Estensimetria senza contatto

Misura senza contatto su macchine prova materiali

Vector è un nuovo concetto di misurazione della deformazione e dell'estensione.
È in grado di sostituire più sensori con un unico strumento unico del settore, riducendo i tempi di elaborazione e migliorando l'accuratezza e la coerenza della misurazione.

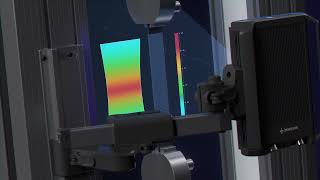

Vector riduce i tempi e difficoltà di installazione degli estensimetri tradizionali utilizzando immagini tridimensionali senza contatto e ad alta precisione:
• Aumenta l'efficienza dei test riducendo le operazioni di movimentazione
• Misura la deformazione dovuta al cedimento
• Funziona in ambienti difficili e camere climatiche senza perdita di funzionalità
• Test su provini altamente fragili senza urtarli

Vector è disponibile in tre varianti:



Vector U200
• Monoassiale
• Lunghezza di misura: da 25 a 180 mm
• Larghezza minima del provino: 5 mm
• Distanza operativa: da 250 a 350 mm

Vector U70
• Monoassiale
• Lunghezza di misura: da 10 a 50 mm
• Larghezza minima del provino: 2 mm
• Distanza operativa: da 280 a 320 mm

Vector U200
• Biassiale
• Lunghezza di misura: Assiale da 25 a 180 mm; Trasversale da 6 a 25 mm
• Larghezza minima del provino: Assiale da 1,5 mm a 2mm; Trasversale da 10mm a 12,5 mm
• Distanza operativa: da 285 a 315 mm



Applicazioni:

- Test di Materiali
  Prove a trazione, compressione, taglio e a flessione multipunto
- Prove su componenti
  Posizione, Spostamento, Rotazione, Angolo di Flessione e Deformazione
- Prove e monitoraggio strutturale
  Ponti stradali e ferroviari, tracciati ferroviari, edifici, piloni e tralicci, ponti a campata lunga …

PDF

Vector Brochure
Vector - U200 Datasheet
Vector - U70 Datasheet
Vector - B80 Datasheet
