Celle di carico e trasduttori di forza

KMz – Trazione e compressione-diversi attacchi meccanici

KMz è una famiglia di celle di carico a trazione e compressione di tipo a basso costo, di costruzione robusta, complete di cavo integrato per il collegamento elettrico.

Hanno campi di misura compresi tra 20 N e 200 kN f.s., accuratezza 1% o 0,5% a seconda del modello.

Il diametro va dai soli 9,8 mm della più piccola KM10z fino a 70 mm della KM70z

La configurazione è a ponte di Wheatstone con alimentazione fino a 5 V.

I range di misura standard sono: 20, 25, 50, 100, 200, 500 N; 1, 2, 5, 10, 20, 50, 100, 200 kN

Celle di carico e trasduttori di forza

KMz – Trazione e compressione-diversi attacchi meccanici

Prestazioni

Dimensioni e peso
Modello	Diametro	Altezza	Filettatura

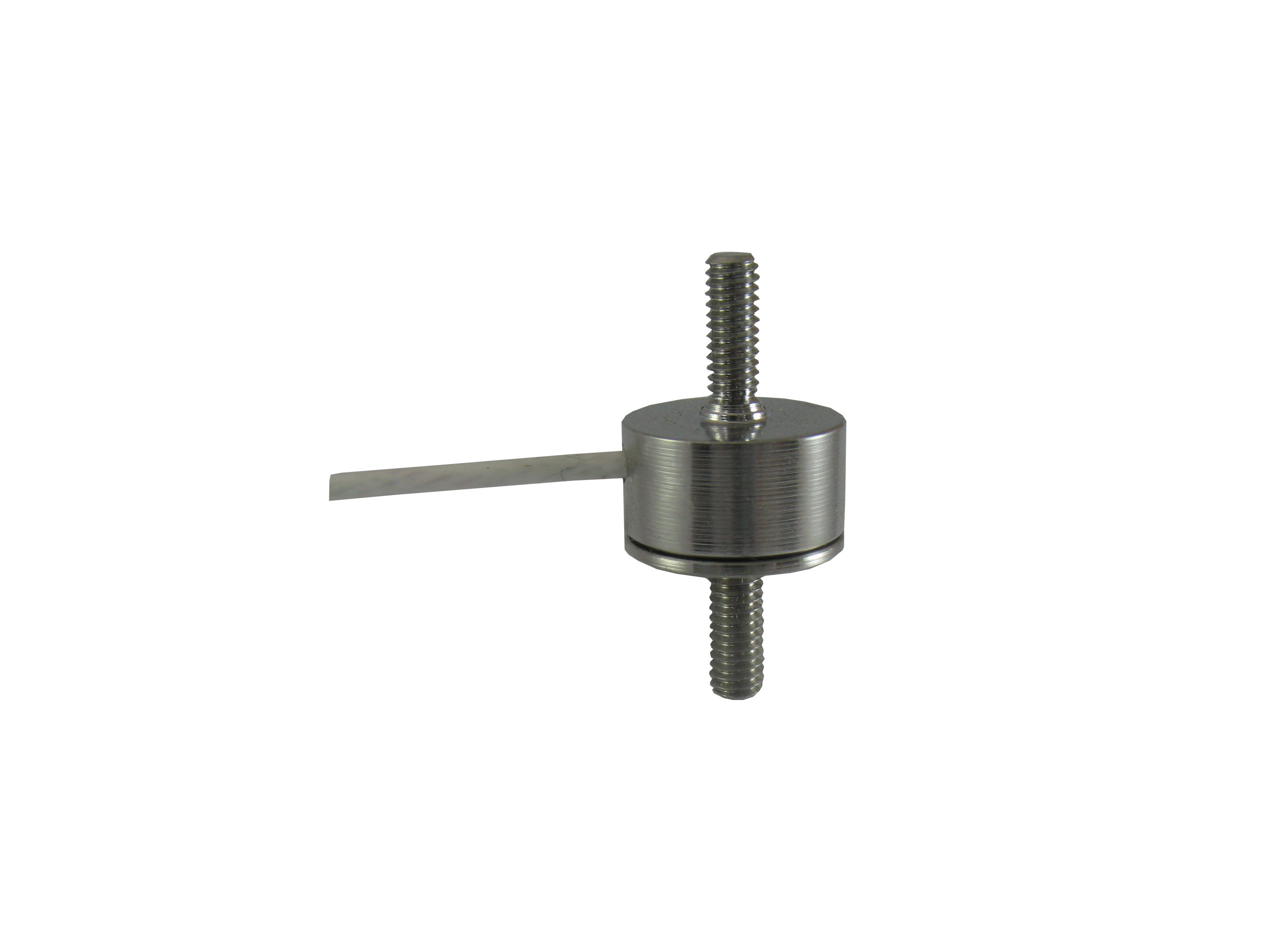

KM10z 25,50,100, 200 N	9,8 mm	19,8 mm	M2,5x0,45

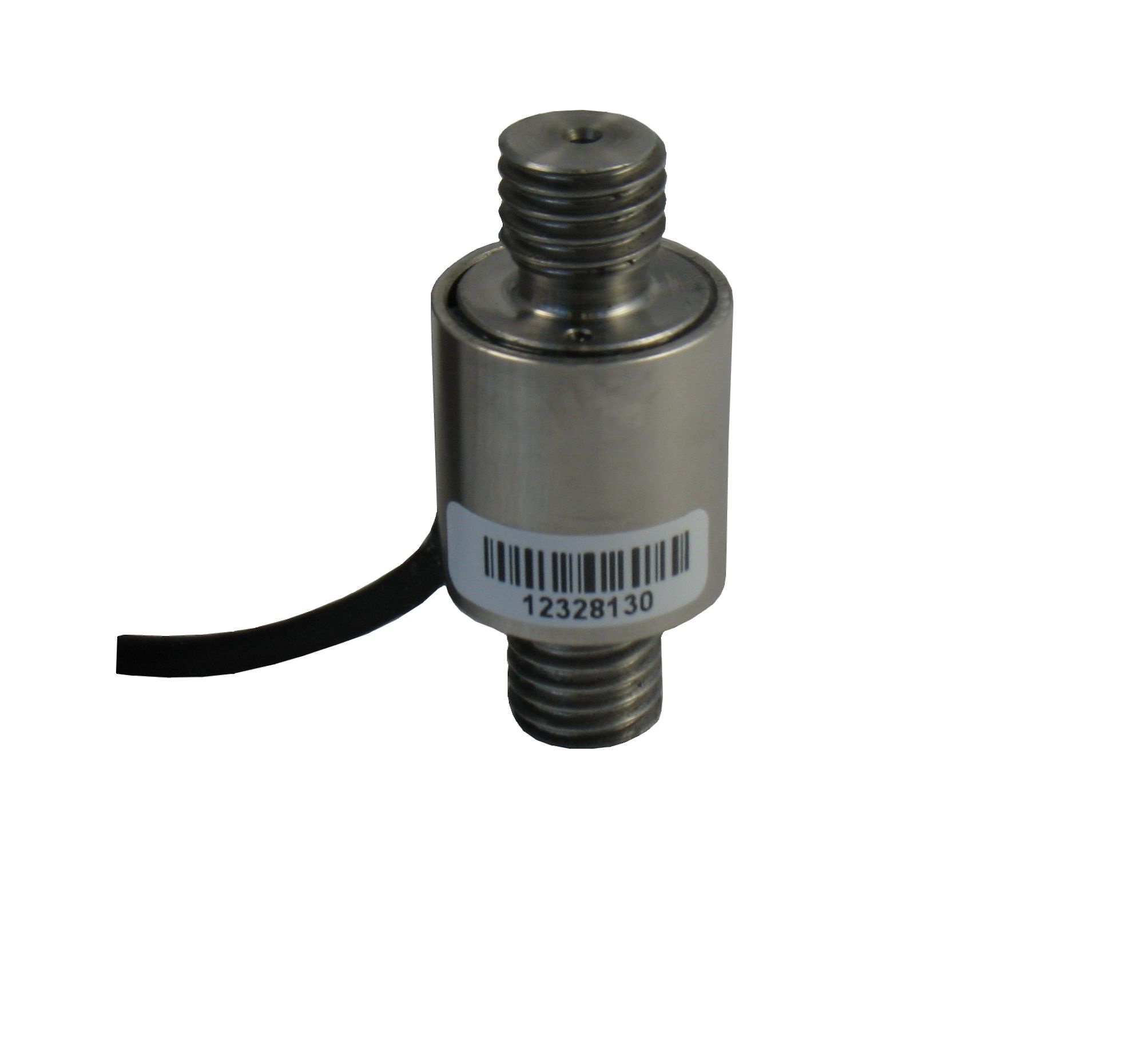

KM16z 5, 10, 20 kN	18 mm	40 mm	M10x1,5
KM16z 50 kN	29 mm	50 mm	M16x2

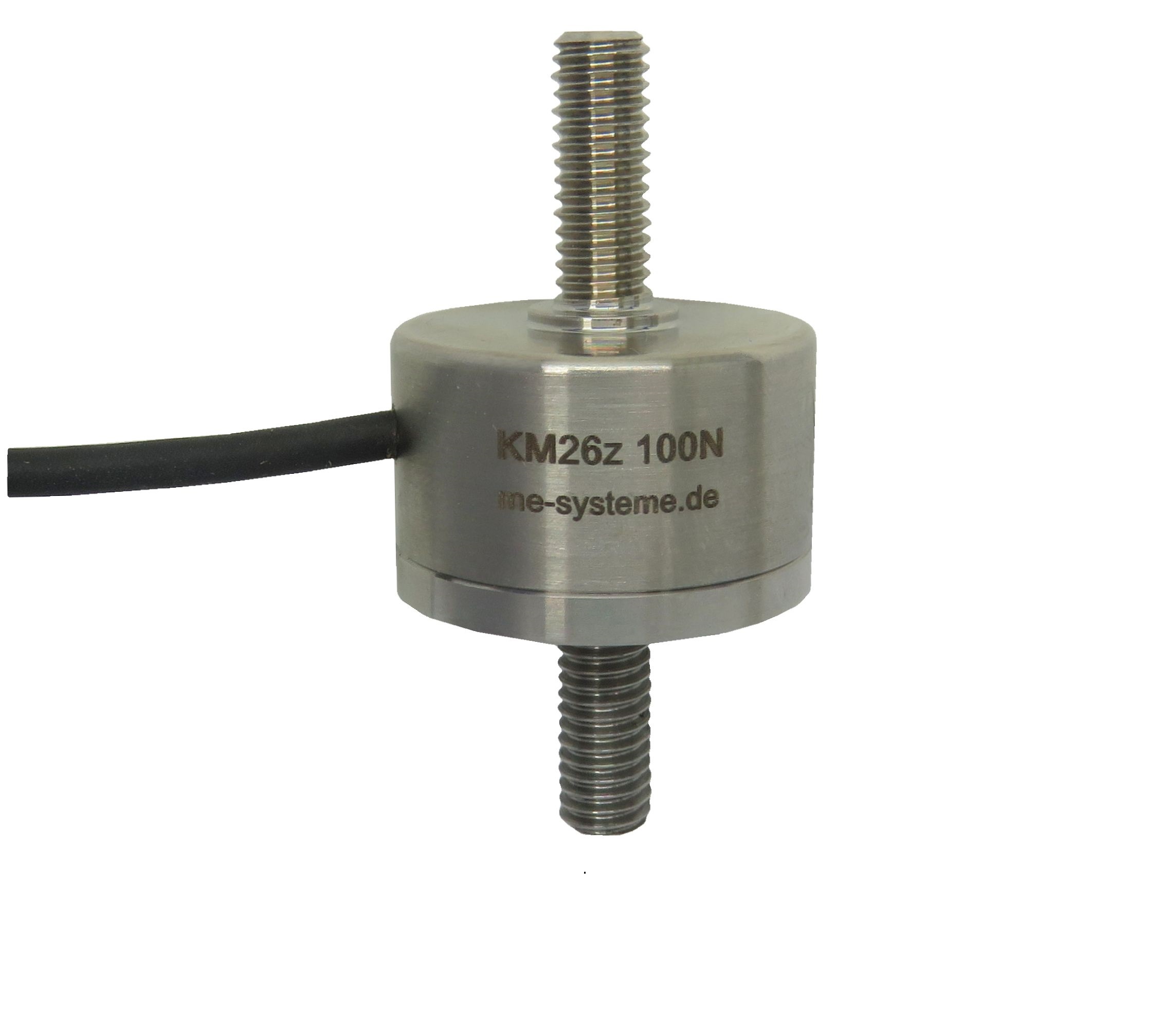

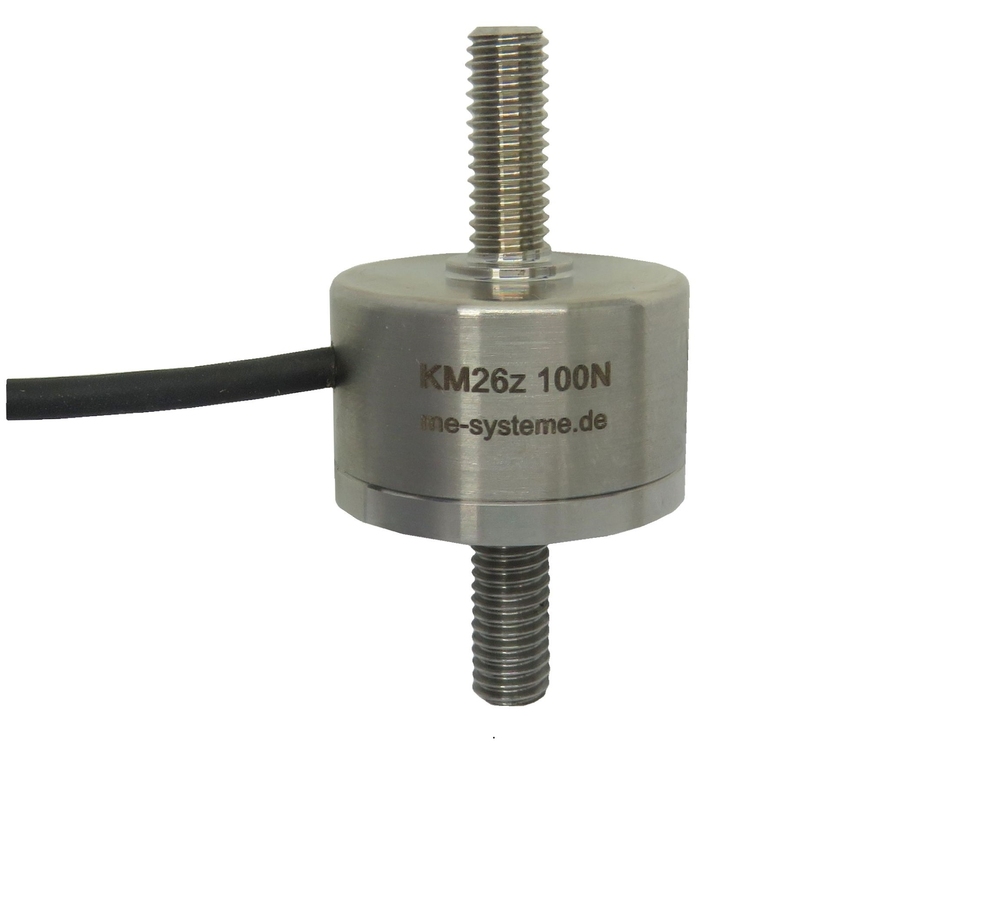

KM26z	25,4 mm	49 mm	M6x1

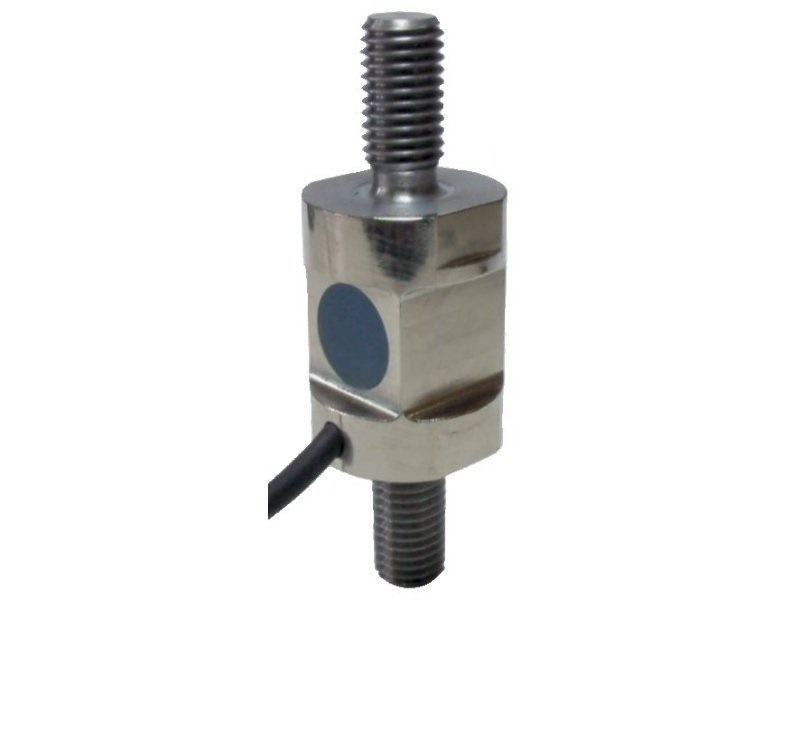

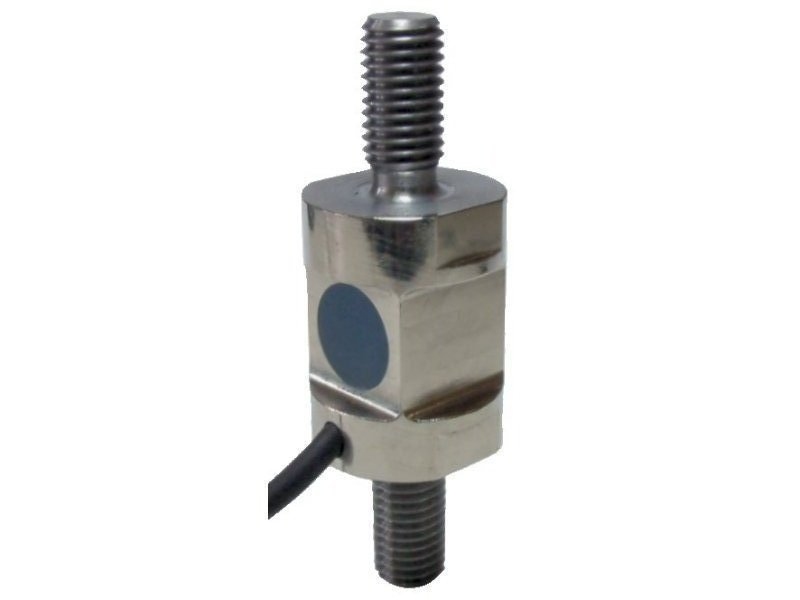

KM30z 1, 2, 5, 10 kN	30 mm	90 mm	M12x1,75
KM30z 20 kN	30 mm	90 mm	M16x2
KM30z 50 kN	30 mm	90 mm	M20x2,5

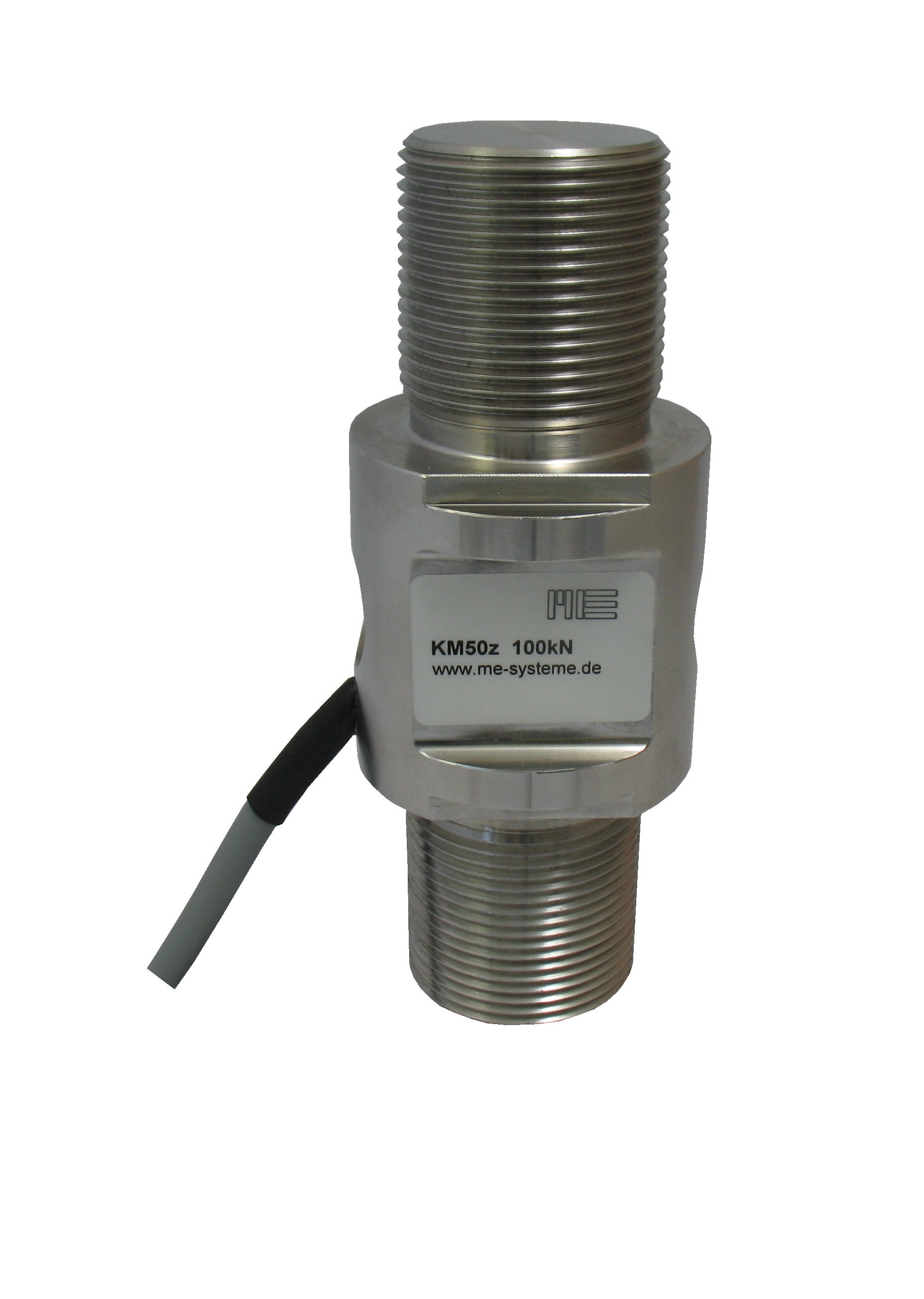

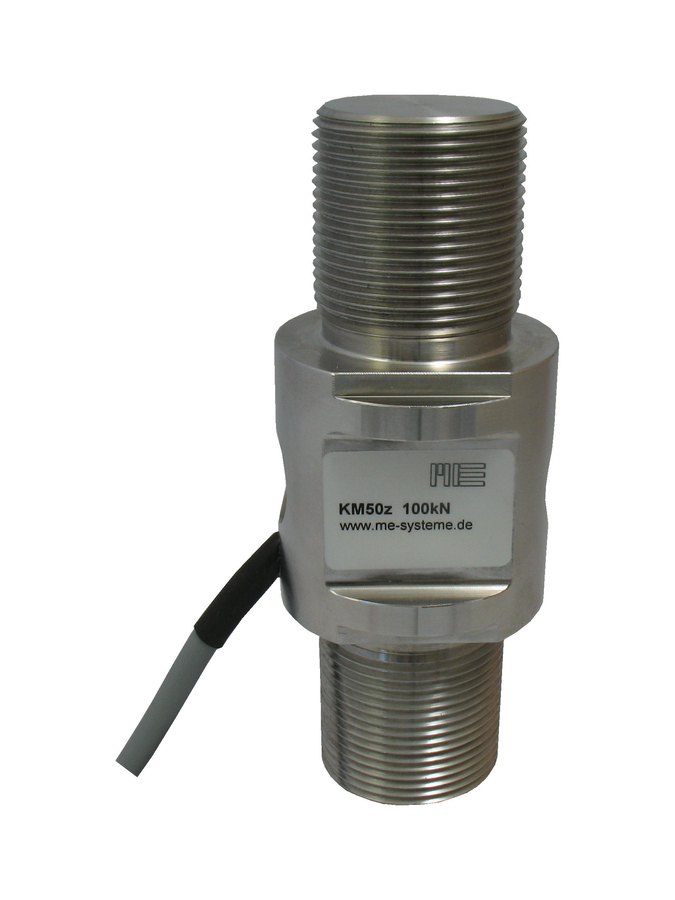

KM50z 100 kN	50 mm	130 mm	M30x2

Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
