Scanner di pressione intelligenti
DSA - Digital Sensor Array
DSA, serie 3000 di Scanivalve. Moduli “intelligenti” per la misura digitale di pressioni; robusti e compatti, incorporano fino a 16 sensori, ADC ad alta risoluzione e valvole di calibrazione e spurgo.
Operano standalone e campionano le porte di misura con velocità fino a 500Hz/canale, compensano le derive termiche, linearizzano e convertono i dati in unità ingegneristiche; supportano la calibrazione on-line di zero e span e offrono accuratezza di misura fino allo 0,05% fs.
Tutte le versioni:
|
Modello |
Descrizione |
|
DSA3217 |
8 o 16 porte di pressione per gas; fino a 50bar fs |
|
DSA3218 |
Come DSA3217 in versione rugged per ambienti estremi |
|
DSA3207/DSA3307 |
8 o 16 porte di pressione per gas/liquidi; fino a 100bar fs. Versioni assolute, relative (wet/dry) e differenziali (wet/wet) |
|
DSA3016 |

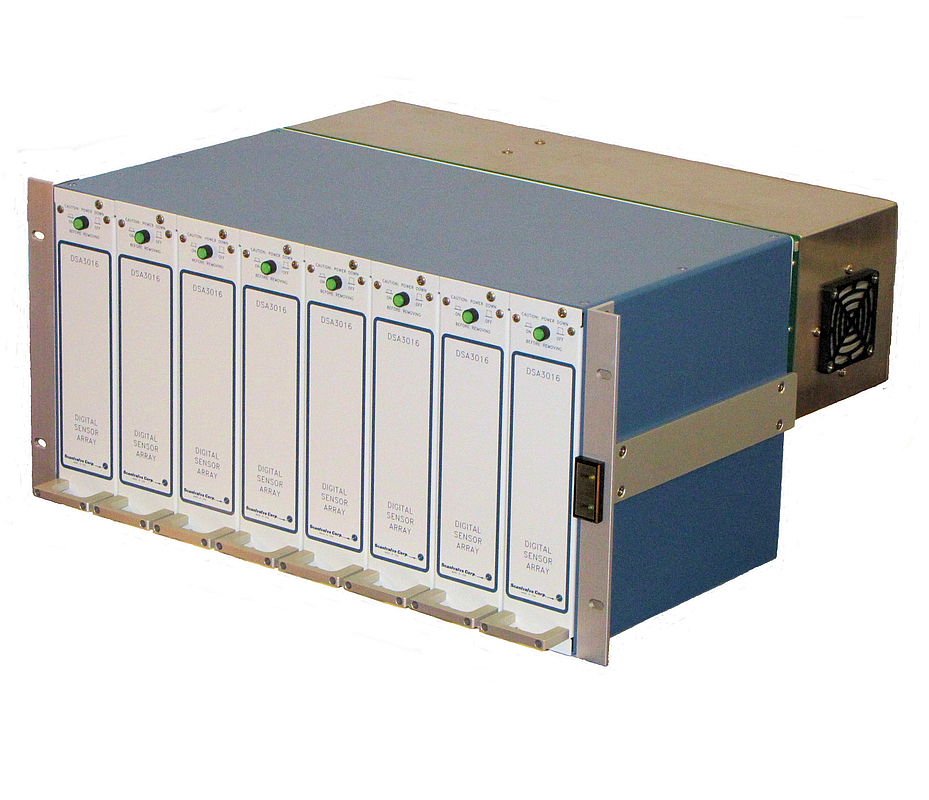

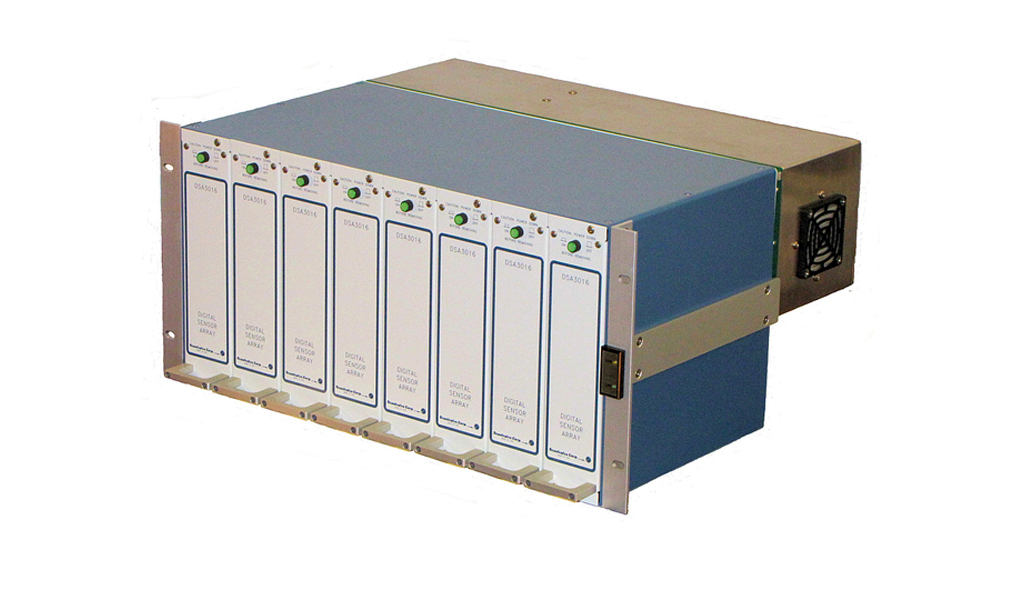

Soluzione modulare rack 19”, fino a 16 porte di pressione per modulo e fino a 128 per chassis |
|
DSA3016EIM |
Soluzione modulare rack 19”, fino a 16 ingressi in tensione per modulo e fino a 128 per chassis |
Il bus Ethernet (TCP/IP) supporta la comunicazione ad alta velocità e una facile distribuzione ed espansibilità del numero di canali.
Le differenti versioni, differenziali, assolute e per liquidi, dispongono di range di misura compresi tra 12,5 mbar e 50 bar fs.
Le versioni da rack supportano fino a 128 porte di misura per chassis e prevedono anche ingressi in tensione per segnali provenienti da altri trasduttori di misura (DSA16EIM).
DSA5000 - Ethernet Pressure Scanner
• 16 Canali di misura per modulo
• Campionamento fino a 5 KHz per Canale
• Risoluzione: ±0.04% del Fondo Scala
• Range di Pressione: da ±4 inch H2O a 1000 psid (da ±10 mbar a 60 bar)
• Acquisizione sincrona dei canali e non multiplexata
• Sincronizzazione tramite “Precision Time Protocol” - IEEE1588-2008v2
• Connessione Ethernet 1Gb
• A/D Converter a 24-bit
• Architettura Multi-Drop per una facile espansione del numero di canali
• Web Server Integrato
• Customizzazioni disponibili:
- “QD” (Quick Disconnect),
- riscaldatore incorporato,
- anti Shock mount,
- differenti connettori pneumatici
• Campionamento fino a 5 KHz per Canale
• Risoluzione: ±0.04% del Fondo Scala
• Range di Pressione: da ±4 inch H2O a 1000 psid (da ±10 mbar a 60 bar)
• Acquisizione sincrona dei canali e non multiplexata
• Sincronizzazione tramite “Precision Time Protocol” - IEEE1588-2008v2
• Connessione Ethernet 1Gb
• A/D Converter a 24-bit
• Architettura Multi-Drop per una facile espansione del numero di canali
• Web Server Integrato
• Customizzazioni disponibili:
- “QD” (Quick Disconnect),
- riscaldatore incorporato,
- anti Shock mount,
- differenti connettori pneumatici
Misure multi punto di Pressione e Temperatura
DSA3217 - per Gas
DSA3218 - per Gas / Rugged

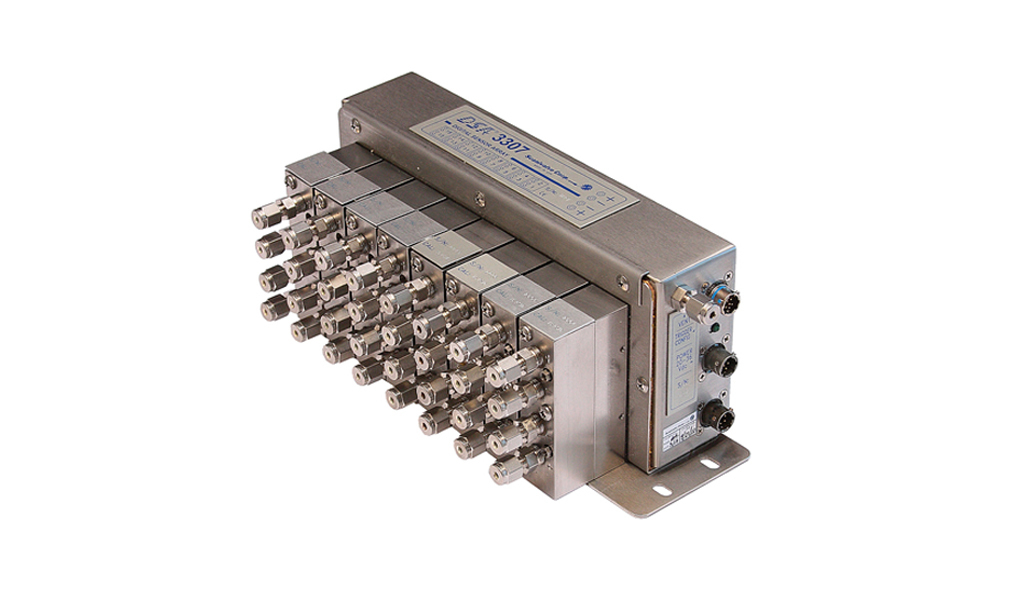

DSA3307 - per Liquidi
DSA3016 - modulare per sale prova
