Scanner di pressione intelligenti

DSA5000 di Scanivalve è un sistema “pressure-scanner” molto versatile e di tipo all-in-one che semplifica la misura accurata e l’acquisizione simultanea delle pressioni in più punti.

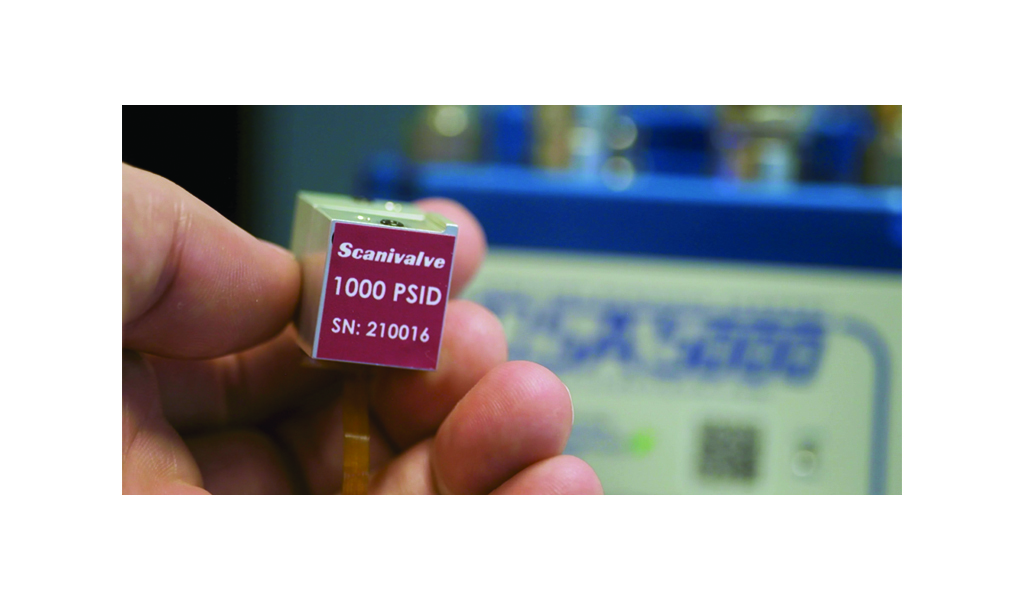

A differenza di qualsiasi altro scanner di pressione, DSA5000 utilizza un sensore di pressione e un A/D Converter per ogni singolo canale in modo da ottenere un’acquisizione perfettamente sincrona.

Il trasferimento dei dati avviene, direttamente in unità ingegneristiche, tramite Ethernet, con protocolli TCP/IP, UDP, FTP e con formati Ascii o Binari. Il web server integrato permette, in modo facile e intuitivo, la configurazione e l’utilizzo del dispositivo.

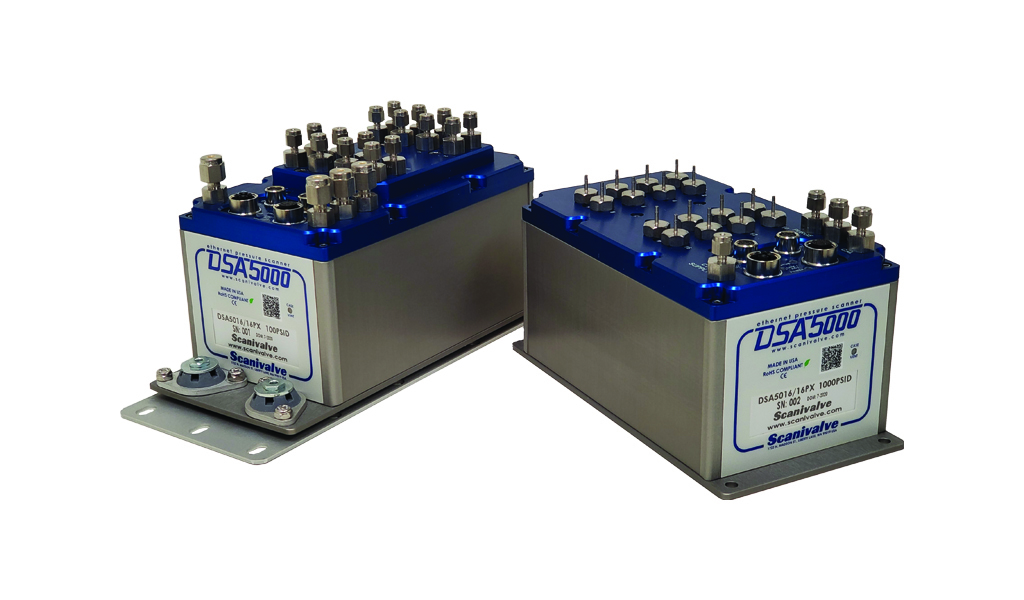

DSA5000 offre un’architettura Multi drop; questa funzionalità consente l’utilizzo di un’unica connessione Ethernet verso un singolo DSA5000 che ha quindi la possibilità di raccogliere dati da altri moduli DSA5000 collegati tra loro. L'identificazione, la configurazione e la sincronizzazione dei moduli avvengono riducendo al minimo i tempi di configurazione. Le valvole interne, controllabili da software, permettono di commutare velocemente dalla modalità di misura a quelle di calibrazione, isolamento e purging.

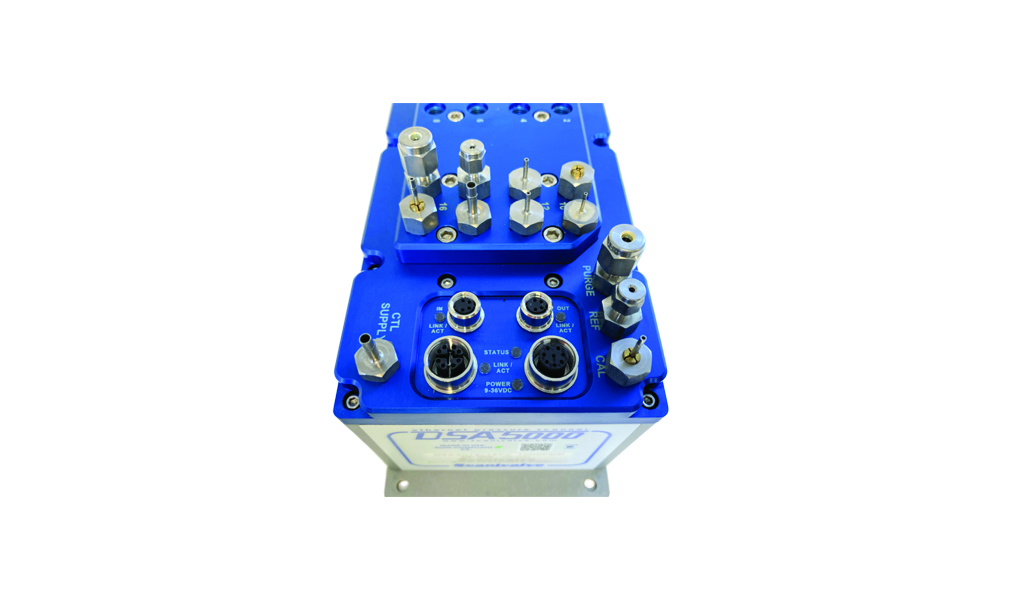

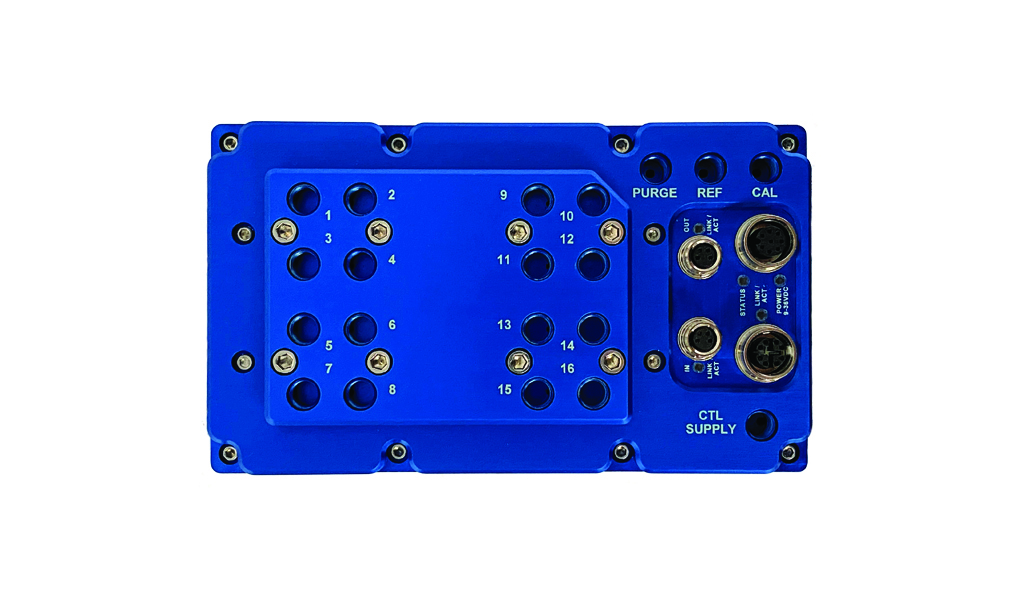

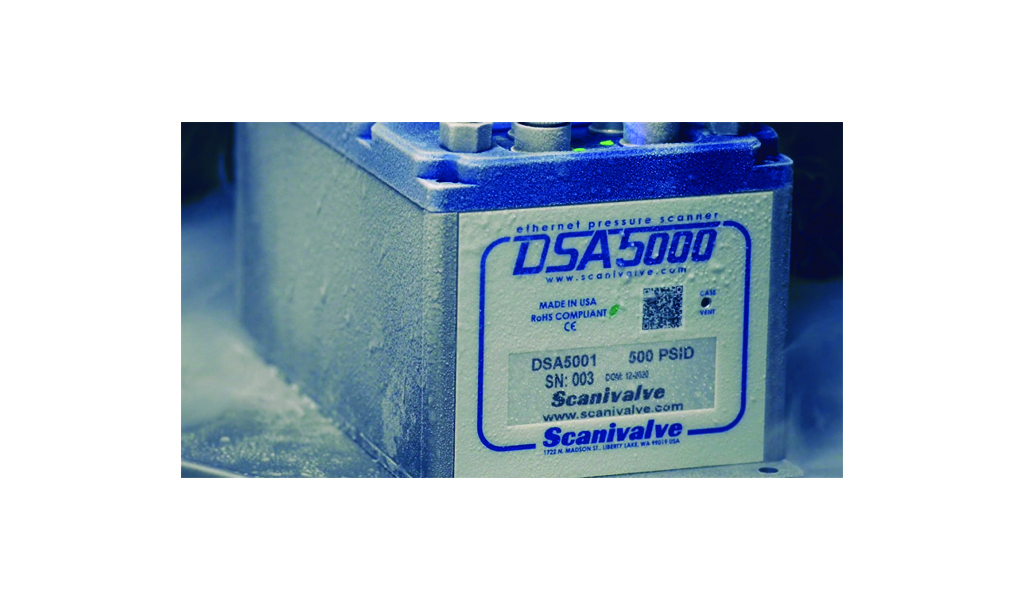

DSA5000 dispone di protezione IP67, può essere fornito con riscaldatore incorporato per operare con temperature comprese tra -50 °C e +70 °C, un supporto opzionale antiurto ne consente l’impiego in situazioni meccanicamente sollecitate da vibrazioni e shock, varie tipologie di raccordi pneumatici soddisfano differenti necessità di interconnessione (ad esempio Swagelok© e Quick Coupler per tubi da 1/8” o 1/16”, etc), l’opzione "Quick-Disconnect" permette di cambiare facilmente il layout degli ingressi di pressione durante i test.

Caratteristiche principali

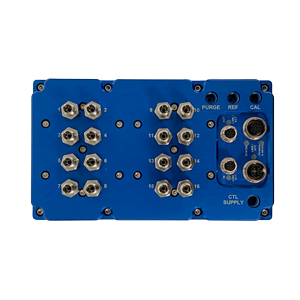

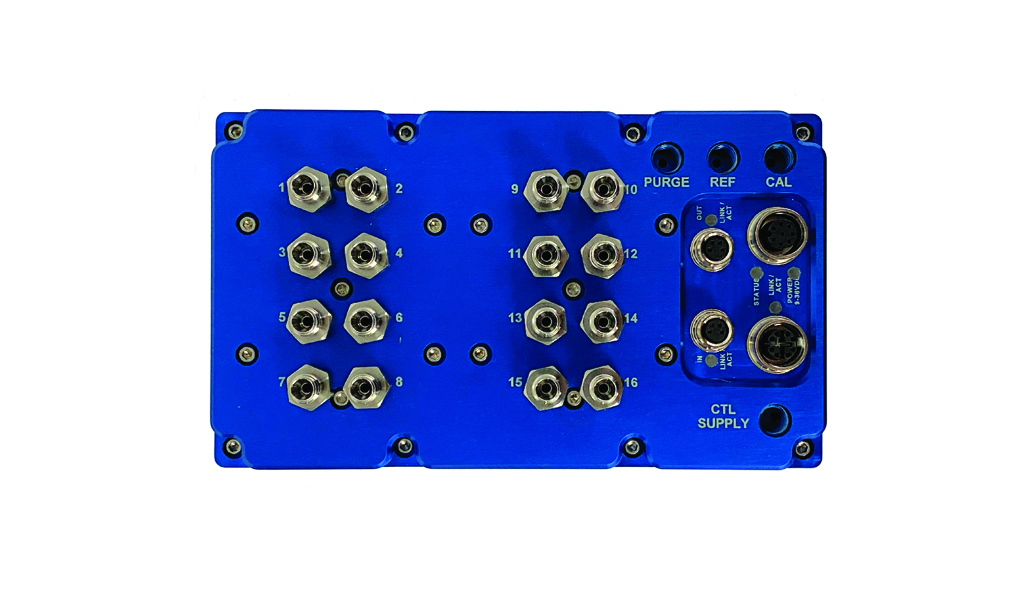

• 16 porte di misura per singola unità
• Campionamento fino a 5 KHz per canale
• Risoluzione: ±0.04% del Fondo Scala
• Range di Pressione: da ±4 inch H₂O a 1000 psid (da ±10 mbar a 60 barD)
• Acquisizione sincrona dei canali, non multiplexata
• Sincronizzazione via “Precision Time Protocol” - IEEE1588-2008v2
• Connessione Ethernet 1Gb
• A/D Converter a 24-bit
• Architettura Multi-Drop per una agevole espansione del numero di canali
• Web Server integrato
• Customizzazioni disponibili:

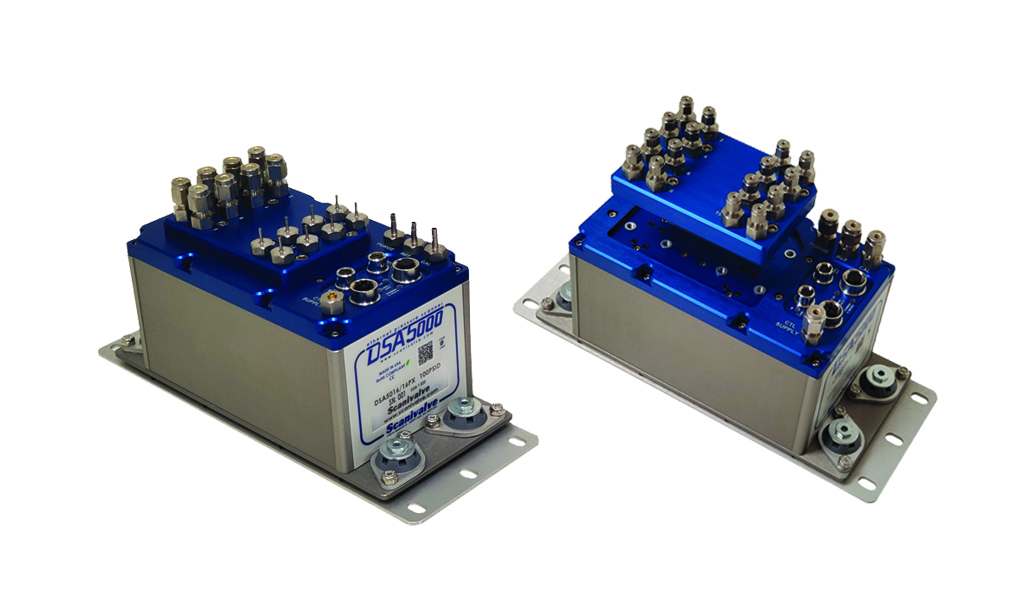

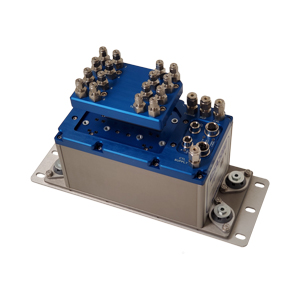

    - “QD” (Quick Disconnect)
    - riscaldatore incorporato

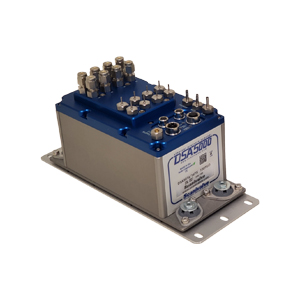

    - anti Shock Mount
    - vari raccordi pneumatici

Applicazioni
La facilità e la flessibilità operativa unite alle varie opzioni disponibili, consentono a DSA5000 di soddisfare i requisiti di prova più estremi e stringenti in un’ampia varietà di applicazioni di sperimentazione e ricerca; di seguito alcuni esempi:

• Misure di “Boundary Layer”
• Ricerca e Sperimentazione sui vari stadi dei Compressori
• Prestazioni e Rendimento di Turbine (Gas e Vapore)
• Sistemi di monitoraggio e controllo delle pale delle turbine eoliche
• Aerodinamica automobilistica (galleria del vento o su auto)
• Ingegneria Eolica Ed Edile
• Test di volo di velivoli
• Università e Centri di Ricerca
• Molto altro ancora ...
