HEIM DATaRec 4 è un sistema di acquisizione e registrazione ad altissime prestazioni di tipo componibile e scalabile.
Grazie alla sua flessibilità e robustezza e all’ampia gamma di segnali e dati acquisibili, rappresenta una soluzione trasversale e multiruolo adatta a molte applicazioni di acquisizione in ambito automotive, ferroviario, navale, aerospaziale, difesa … nel monitoraggio e ricerca in campo strutturale, ambientale, NVH
Le soluzioni circuitali low-noise, la conversione A/D simultanea ad alta risoluzione, le tecniche di filtraggio digitale garantiscono grande integrità dei segnali acquisiti assicurando elevata dinamica di misura, bassissima distorsione di ampiezza, fase e ripple di banda, tali da renderlo lo strumento ideale per l’accurata acquisizione di segnali e parametri vibro acustici.
approfondisci
HEIM DATaRec 4 offre  moduli specifici per il condizionamento e l’acquisizione di accelerometri ICP o charge, microfoni, segnali tachimetrici, audio digitale (AES/EBU) oltre che per strain-gage, segnali analogici e video, CAN bus …e molti altri ancora …
I moduli di acquisizione, provvisti di propri circuiti di alimentazione isolata, sono direttamente interfacciabili a PC via USB o possono essere collegati tra loro e sincronizzati ad una sorgente di tempo IRIG o GPS.
La registrazione dati può avvenire su USB drive o su PC, ad esempio collegato via Ethernet.
La riproduzione è supportata da canali di output che ricostruiscono in forma originaria i segnali e i protocolli registrati; i dati acquisiti possono essere visualizzati e analizzati direttamente con vari pacchetti software, quali: M+H, VASw-TS, M-WPS Capture, Si++, FAMOS, LOOK…
HEIM DATaRec 4 è anche disponibile in versione ruggedized per applicazioni airborne.

NVH e VibroAcustica

HEIM DATaRec 4

Front-End / Registratore Digitale ad altissime prestazioni


Prestazioni

Principali caratteristiche di HEIM DATaRec-4
Tipologia
modulare di elevata precisione per acquisizione e registrazione (IRIG 106 ch.10) di segnali e dati provenienti da differenti sorgenti.
N° di canali
da 6 a 1536 per sistema.
N° di moduli
fino a 8 per sottosistema e fino a 8 sottosistemi per sistema
Data-rate
fino a 600Mbps, estendibile fino a oltre 1,5 Gbps complessivi.
Segnali analogici
tensioni, accelerometri ICP-compatibili o Charge, microfoni, strain-gage, RPM con conversione A/D a 24bit, banda passante fino a 80kHz/canale e range dinamico > di 100dB; errore di fase tra i canali < 0,2°; isolamento galvanico tra i moduli;  moduli analogici con banda passante fino a 30MHz/canale; moduli Video.
Sorgenti digitali
AES/EBU, stream PCM, bus digitali e avionici quali RS232, 422 e 485, CAN-bus, Ethernet, ARINC 429, Mil-Bus 1553.
Storage media
Hard-disk, memoria solid-state, dispositivi NAS su bus Ethernet.
Interfacce
IEEE 1394b (FireWire), USB 2.0, Ethernet (10/100/1000).
Sincronizzazione
porte di sincronizzazione con sorgenti IRIG A, B, G o tempo GPS (IRIG -J).

Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.

Sistemi di acquisizione e analisi per vibroacustica
Sistemi di acquisizione e analisi per vibroacustica

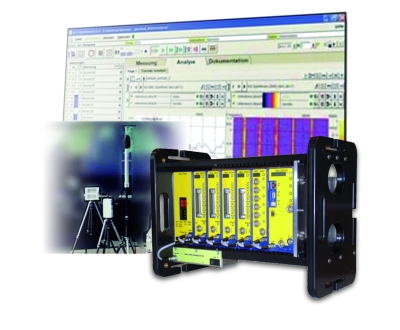

DATaRec 4 per analisi NVH
DATaRec 4 per analisi NVH

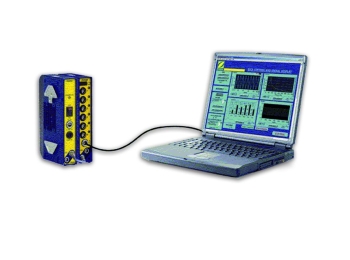

HEIM DATaRec 4, collegato direttamente a PC
HEIM DATaRec 4, collegato direttamente a PC

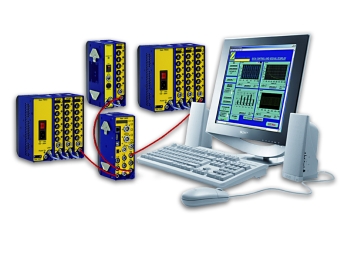

HEIM DATaRec 4, in configurazione distribuibile
HEIM DATaRec 4, in configurazione distribuibile

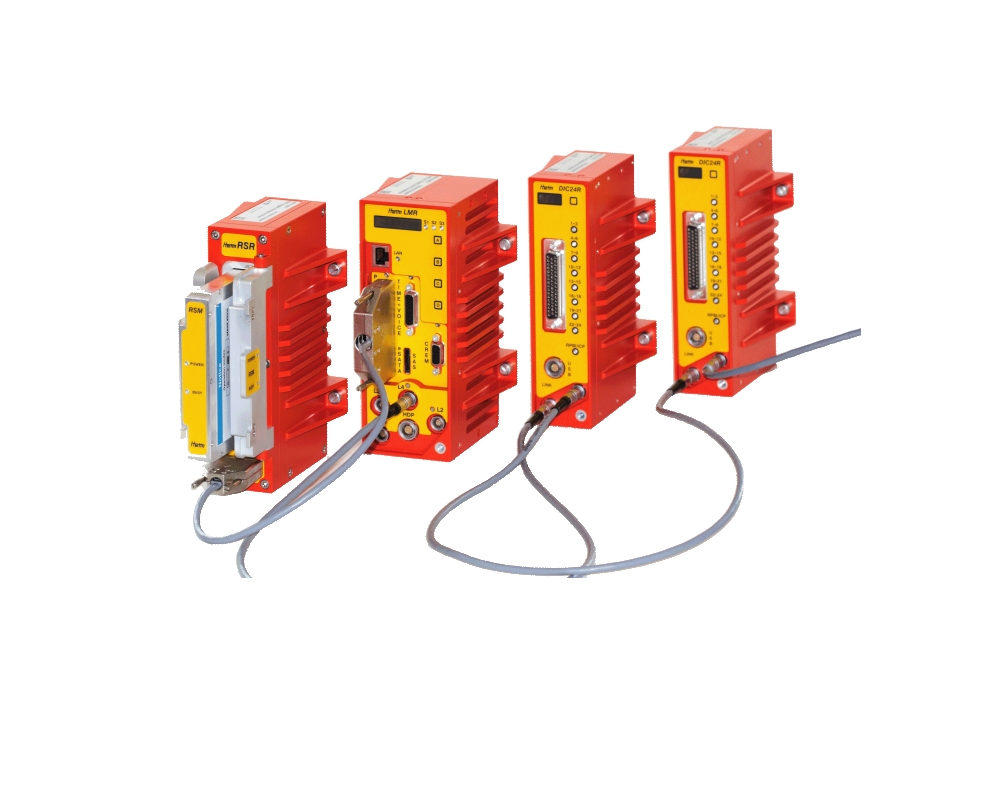

HEIM DATaRec 4R, versione ruggedized / airborne
HEIM DATaRec 4R, versione ruggedized / airborne

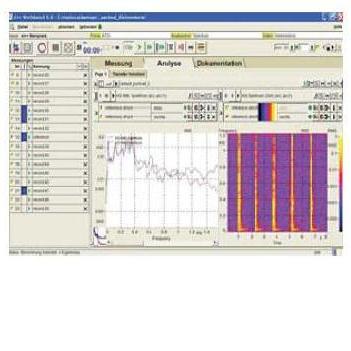

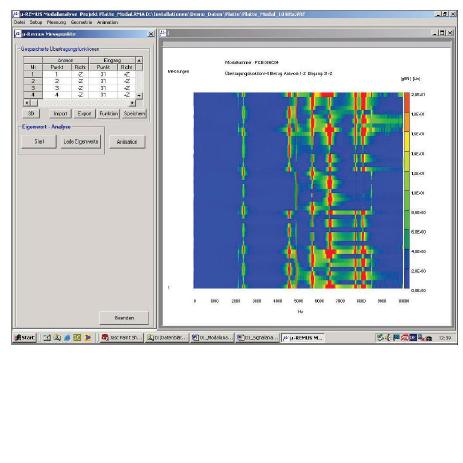

Software di visualizzazione e analisi
