Accelerometri Capacitivi
ASC 5511LN / 5515LN - Tri-Assiali a Bassissimo Rumore, Case in Alluminio o in Acciaio con Passacavo
ASC 5511LN è un accelerometro tri-assiale a bassissimo rumore, basato su tecnologia MEMS, integrato di elettronica di condizionamento ed amplificazione del segnale. La sua custodia, piccola e robusta, realizzata in alluminio fresato ed anodizzato, è sigillata con resina epossidica ed è isolata elettricamente. I sensori accelerometrici capacitivi, di tipo “Gas Damped”, offrono elevata resistenza agli shock meccanici.
Richiede un'alimentazione, anche non regolata, tra 8 e 30 VDC e dispone di uscita analogica in tensione proporzionale all'accelerazione misurata.
È ordinabile con i seguenti campi di misura: ± 2, 5, 10, 25, 50, 100, 200 e 400 g, uscita ± 4 V F.S. e con risposta in frequenza dalla DC fino a 1 kHz.
l collegamento elettrico e tramite un robusto ma flessibile cavo integrato con lunghezza; il passacavo conferisce elevata resistenza allo strappo.
ASC 5515LN è la versione con case in acciaio ed offre elevata resistenza anche quando sottoposto a severe influenze ambientali.
Questi accelerometri, compensati nel range di temperatura -40 ÷ +100°C, vengono calibrati in fabbrica e sono fornibili corredati dei seguenti dati di calibrazione: Sensibilità, Offset, Risposta in Frequenza e Fase.
Il costruttore è accreditato DAkkS, in accordo alle DIN EN ISO/IEC 17025:2005, per eseguire calibrazioni “Pendulom”, “Sinusoidal” e “Low Frequency”.
Accelerometri Capacitivi
ASC 5511LN / 5515LN - Tri-Assiali a Bassissimo Rumore, Case in Alluminio o in Acciaio con Passacavo
Prestazioni
|
ASC 5511LN / ASC 5515LN
|
||||||||
|
Range di misura (± g)
|
2
|
5
|
10
|
25
|
50
|
100
|
200
|
400
|
|
Risposta (DC÷…Hz / ±1dB)
|
100
|
100
|
300
|
500
|
650
|
650
|
1000
|
1000
|
|
Rumore (µg/√Hz)
|
5
|
7
|
10
|
25
|
50
|
100
|
200
|
400
|
|
Uscita
|
± 2000 mV fondo scala
|
|||||||
|
Alimentazione
|
tra 8 e 30 Vdc
|
|||||||
|
Shock
|
da 2000g a 4000g
|
|||||||
|
Temperatura
|
-40 ÷ +100 °C operativa
|
|||||||
|
Collegamento
|
Cavo 5 / 8 / 12 poli, lunghezza 6 m
|
|||||||
|
Materiale custodia
|
ASC5411LN in alluminio
ASC5415LN in acciaio
|
|||||||
|
Peso
|
ASC5411LN, 20 grammi
ASC5415LN, 40 grammi
+12 / 30 grammi per metro di cavo
|
|||||||
|
Dimensioni
|
23,6 x 16 x 18 mm
|
|||||||
Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.

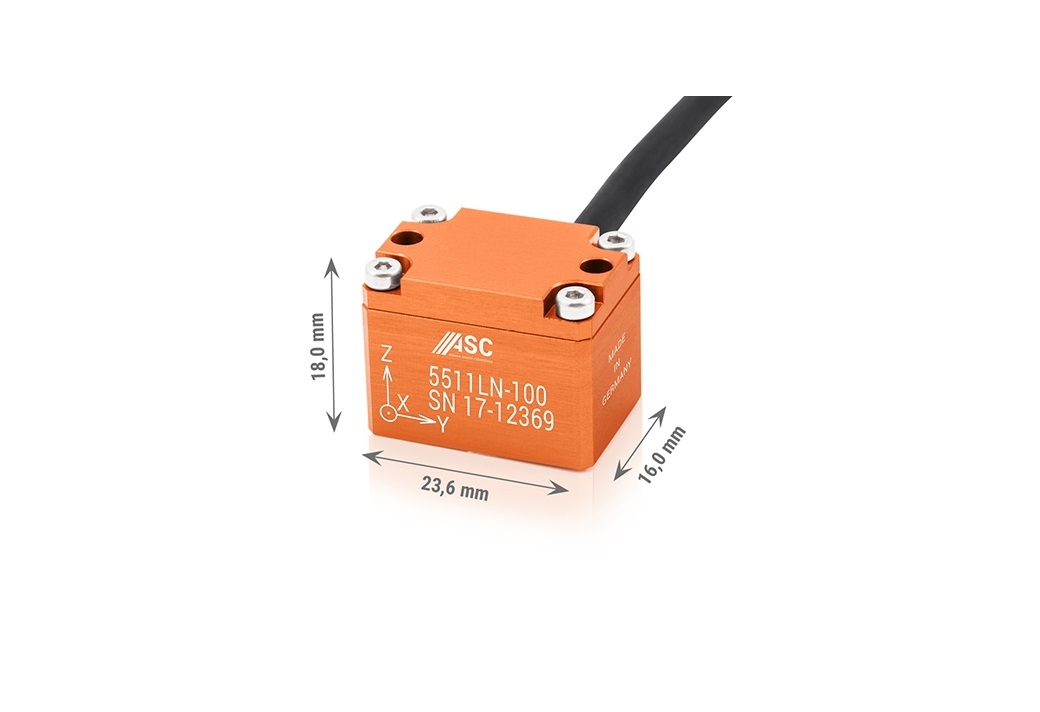

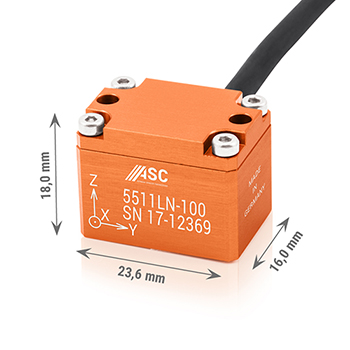

Accelerometro MEMS ASC 5511LN
