Trasduttori di pressione

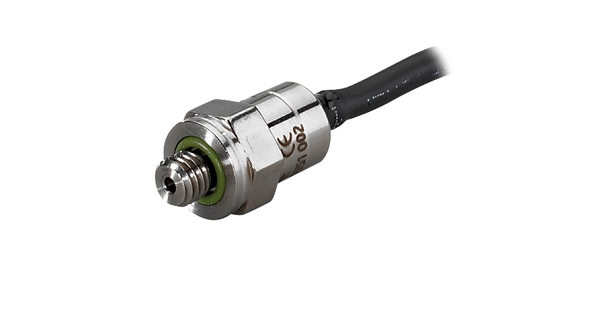

Serie PST860 - sub-miniatura, 3 grammi, costruzione in titanio

PST860 è un trasduttore di pressione sub-miniatura con range operativo di temperatura compreso tra -40 e +125°C, è proposto con differenti range di compensazione in temperatura: 0 ÷ 60°C, -25 ÷ 85°C o -40 ÷ +125°C

È disponibile con riferimento sigillato o relativo e campi di misura compresi tra 5 e 250bar f.s. e -1/+9bar f.s. per le versioni bidirezionali.

La risposta in frequenza è fino a 3 kHz.

È offerto in configurazione a ponte di Wheatstone con uscita in mV o con elettronica incorporata ed uscita amplificata.

La costruzione è robusta, realizzata in titanio con protezione IP65, diametro di soli 8,6 mm e peso di soli 3 grammi; è completo di cavo integrato in Teflon.

Trasduttori di pressione

Serie PST860 - sub-miniatura, 3 grammi, costruzione in titanio

Prestazioni

Principali caratteristiche

Tipo	Relativo o Riferimento Sigillato (>40bar)
Campi di misura	5, 10, 20, 40, 70, 250 bar; -1/+4, -1/+9bar
Uscita a -100% f.s. *(solo campi bidirezionali)*	Proporz. 100% f.s.	0,5VDC		0,5VDC
Uscita a 0% f.s.	0 mVDC	0,5 VDC		0,5 VDC
Uscita a +100% f.s.	1,5 mV/V nom.	4,5 VDC		4,5 VDC
Tolleranza di zero e f.s.	3% f.s.	± 50 mV		± 50 mV
Banda passante	1000Hz @-3dB (opz. 3000Hz @-3dB)
Alimentazione	5÷15VDC	5VDC ±10mV	8÷16VDC
Assorbimento	10 mA circa
Accuratezza / Ripetibilità f.s.	0,25% typ. ÷ 0,35% max / 0,02%
Temperatura oper./ comp.	-40÷125°C / 0÷60°C (opz. -40÷125°C / -25÷85°C o -40÷125°C / -25÷125°C)
Costruzione parti bagnate	Titanio
Dimensioni corpo	8,6Ø x 17,5 mm max, attacchi elettrici e idraulici esclusi
Peso *(grammi)*	3 (senza cavo)
Protezione	IP65 per versione a riferimento sigillato
Shock meccanico	100g 1ms half sine wave

Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
