Misure di posizione e spostamento
CCS Prima - sistema per misure di poszione, spostamento e micro profilometria di precisione
CCS Prima è un sistema per misure di posizione e spostamento di altissima precisione che consente di rilevare il profilo dei materiali (Confocal Chromatic Sensing).
È composto da una unità di controllo optoelettronico, una penna ottica e da un cavo di collegamento in fibra ottica.
L’unità di controllo ospita la sorgente di luce policromatica bianca, l’hardware di processamento dei segnali e di comunicazione Ethernet.
La penna ottica è una sonda di misura senza contatto che tramite un sistema multi lente, focalizza la luce bianca sulla superficie di destinazione e, tramite una apertura confocale, raccoglie il segnale riflesso per trasmetterlo, su fibra ottica, all’unità di controllo; uno spettrometro, nell’unità di controllo, rileva i cambiamenti spettrali e calcola le distanze.
Sono disponibile varie configurazioni di penne ottiche per soddisfare diverse applicazioni e risoluzioni di misura.
Queste sonde compatte possono misurare e determinare il profilo di materiali con superfici opache ma anche con superfici trasparenti, come vetro, lenti, liquidi …
Il range minimo di misura è di 0,1 mm fs con una risoluzione di 5 nm, fino ad alcune decine di mm.
Alcune applicazioni:
- Micro profilometria delle superfici di materiali e componenti.
- Micro fotografia e microscopia dei materiali.
- Micro topografia delle superfici.
- Micro porosità e rugosità dei materiali.
- Micro porosità e rugosità dei materiali.

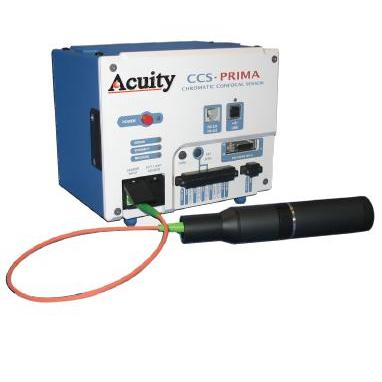

Sistema CCS Prima
Penna ottica CCS prima
