Laser per misure di posizione e spostamento

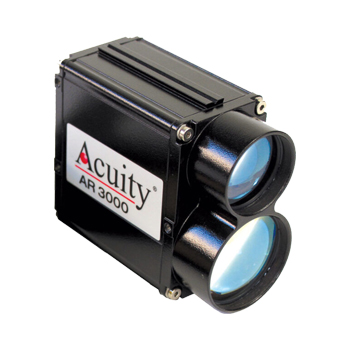

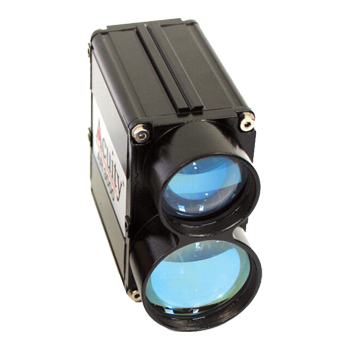

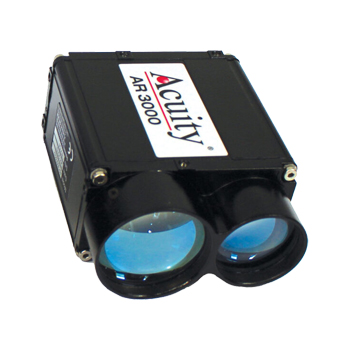

AR3000 - sensore Laser range-finder a medio campo

AR3000 è un sensore per misure di distanza di tipo “time of flight”, opera modulando e collimando un fascio laser che viene riflesso dalla superficie del target.
Su superfici naturali, può misurare distanze fino a 300 metri con una precisione di 20mm; applicando alla superficie del target un materiale riflettente è possibile raggiungere i 3.000 metri.
Dispone di uscita 4÷20mA e di uscita digitale RS232 e può essere dotato di uscite RS422.
Può operare con campionamento fino a 2kHz ed è quindi adatto alla misura di distanza e velocità di oggetti in movimento.

Alcune applicazioni sono nella misura di posizione di carrelli e montacarichi su gru a ponte, come altimetro Laser su elicotteri o UAV per la misura della distanza al suolo durante l'atterraggio, ....

Laser per misure di posizione e spostamento

AR3000 - sensore Laser range-finder a medio campo


Prestazioni

Principali Caratteristiche

Modello →
AR3000
Range di misura
0,5 – 300 m; 3.000 m max. (con target riflettente)
Accuratezza
± 20 mm (a 100 Hz); ± 60 mm (a 2.000 Hz)
Risoluzione
1mm
Tipo di Laser
635 nm, visibile ROSSO, Classe 2
Sample rate
2 kHz max. o su comando (controllo su seriale o trigger)
Alimentazione
10 - 30 VDC, 170 - 500mA
Peso (cavo escluso)
800 g
Temperatura operativa
-40 ÷ 60°C
Grado di protezione
IP67
Interfacce di uscita

RS232
Full duplex
RS422 (opzione)
Terminata o non terminata
RS485 (opzione)
 N.D.
SSI (opzione)
24 bit, Gray-encoded, 1 validity bit
Analogica
4-20 mA, allarme
Cavo
Lunghezza 2 m, 12 conduttori + schermo, connettore Binder 723 per montaggio a flangia, terminazioni a saldare

dati qui riportati sono di semplice riferimento, possono contenere errori, non essere aggiornati o/e subire modifiche; per un’informazione più accurata è necessario riferirsi al datasheet disponibile nella sezione download di questa scheda prodotto.

Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
