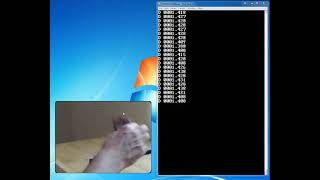

Video
Laser per misure di posizione e spostamento

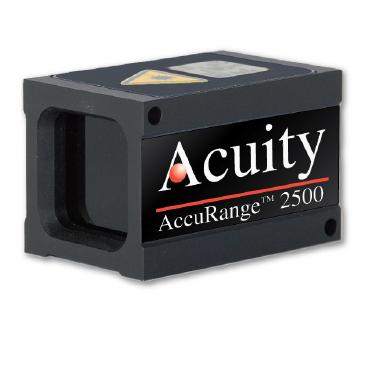

AR2500 - sensore Laser range-finder ad elevato campionamento
AR2500 è un trasduttore per misure di distanza di tipo “time of flight”, opera modulando e collimando un fascio laser che viene riflesso dalla superficie del target.
Su superfici naturali può misurare distanze fino a 30 metri con una precisione di +/- 2mm; applicando alla superficie del target un materiale riflettente è possibile raggiungere i 250 metri.
Dispone di uscita 4÷20mA e di uscita digitale RS232 e può essere dotato di uscita RS422.
E’ il laser della famiglia Acuity con la più elevata velocità di campionamento, può operare infatti fino a 30 KHz e risulta quindi molto adatto per la misura di distanza e velocità di oggetti in movimento

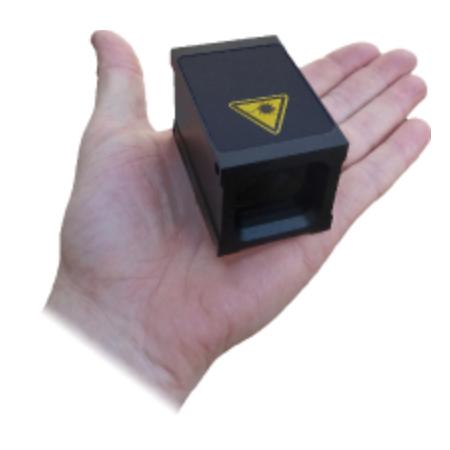

Inoltre le dimensioni molto compatte ed il peso di solo 125 grammi (senza cavo) ne fanno un’ottima soluzione per applicazioni di tipo OEM.
Laser per misure di posizione e spostamento
AR2500 - sensore Laser range-finder ad elevato campionamento
Prestazioni
Principali Caratteristiche
|
Modello →
|
AR2500
|
|
Range di misura
|
0,2 ÷ 30 m; (fino a 250 m con target riflettente)
|
|
Accuratezza
|
± 2 mm (white target) ± 5 mm (black target)
|
|
Tipo di Laser
|
905 nm, infrared, Classe 1
|
|
Sample rate
|
30 KHz max. o su comando (controllo su seriale o trigger)
|
|
Alimentazione
|
10 - 30 VDC, 3W max
|
|
Peso (cavo escluso)
|
125 g
|
|
Temperatura operativa
|
-20 ÷ 50°C
|
|
Grado di protezione
|
IP67
|
|
Interfacce di uscita
|
|
|
RS232
|
Full duplex
|
|
RS422 (opzione)
|
Terminata o non terminata
|
|
SSI (opzione)
|
24 bit, Gray-encoded, 1 validity bit
|
|
Analogica
|
4-20 mA, allarme
|
|
Cavo
|
2 m; connettori: Binder 723 + M12 femmina
|
Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
