Laser per misure di posizione e spostamento

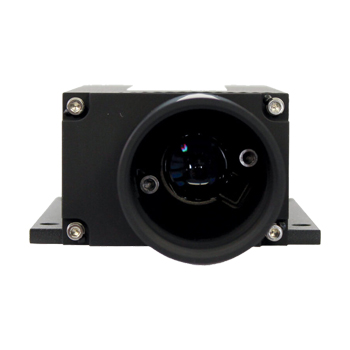

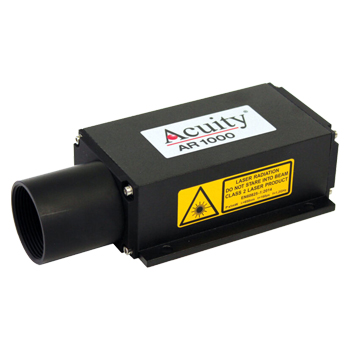

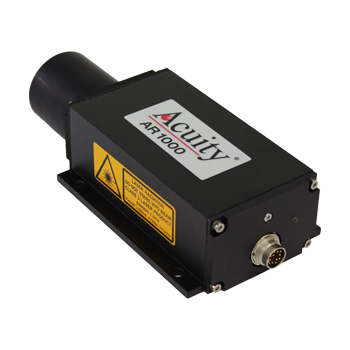

AR1000 - sensore Laser range-finder a corto campo

AR1000 è un sensore per misure di distanza di tipo “time of flight” opera modulando e collimando un fascio Laser che viene riflesso dalla superficie del target.
Su superfici naturali può misurare distanze fino a 30 metri con una precisione di 3mm; applicando al target un materiale riflettente è possibile raggiungere i 150 metri.
Dispone di uscita 4÷20mA e di uscita digitale RS232, può essere dotato di uscita RS422.

Laser per misure di posizione e spostamento

AR1000 - sensore Laser range-finder a corto campo


Prestazioni

Principali Caratteristiche

Modello →
AR1000
Range di misura
0,5 ÷30 m; 150 m max. (con target riflettente)
Accuratezza
± 3 mm
Risoluzione
0,1 mm
Tipo di Laser
650 nm, visibile ROSSO, Classe 2
Sample rate
50 Hz max., o su comando  (controllo da seriale o da trigger)
Alimentazione
10 ÷ 30 VDC, 50-150 mA
Peso (cavo escluso)
850 grammi
Temperatura operat.
-10 ÷ 50°C
Grado di protezione
IP65
Interfacce di uscita

RS232
Full duplex
RS422 (opzione)
Terminata o non terminata


SSI (opzione)
24 bit, Gray-encoded, 1 validity bit
Analogica
4-20 mA, allarme
Cavo
Lunghezza 2 m, 12 conduttori + schermo, connettore Binder 723 per montaggio a flangia, terminazioni a saldare


Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
