Celle di carico e trasduttori di forza

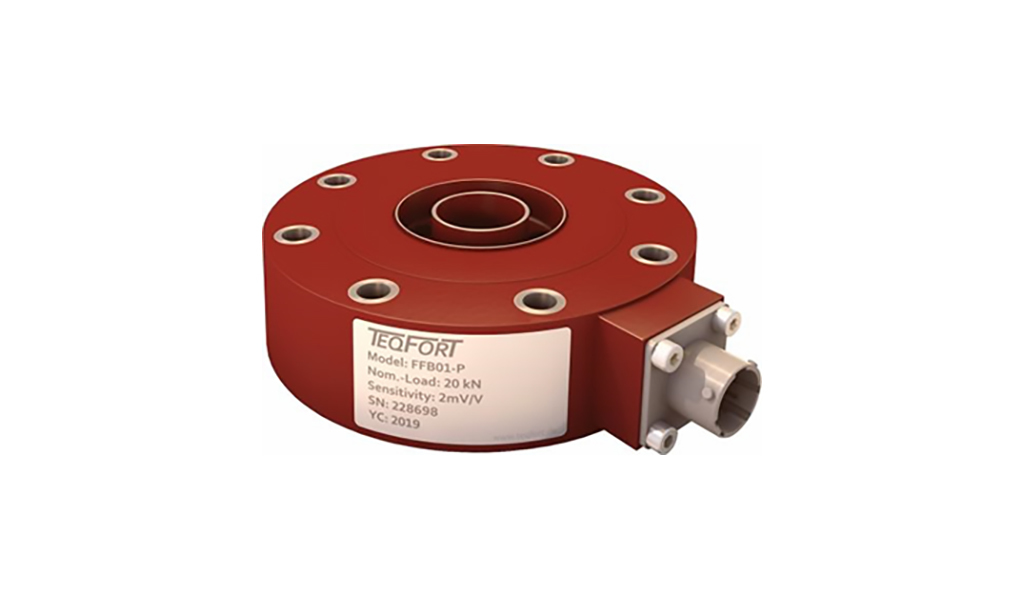

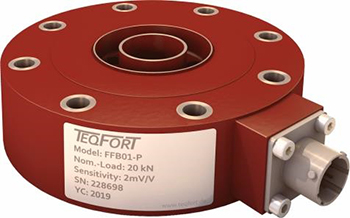

I trasduttori di forza della serie FFB01-P, si contraddistinguono dal design ad anello in flessione, ben conosciuto in campo metrologico. Grazie alla loro evata accuratezza sono particolarmente adatti per tutte quelle applicazioni a trazione e/o compressione nei settori della sperimentazione e dei test tecnologici con elevati requisiti; in modo particolare dove sono richieste misure dinamiche a larga banda e di elevata precisione.

Caratteristiche principali
• Carico nominale da ±4 a ±500 kN f.s.
• Idonei per applicazioni statiche e dinamiche
• Precisione 0,03 - 0,04%
• Resistenti a fatica nel 100% del campo nominale di carico (versioni 1 mV/V)
• Sensori ermeticamente sigillati e riempiti di gas inerte
• Insensibili a forze e a momenti parassiti

Queste celle di carico possono essere installate direttamente sulla loro flangia esterna, caricando la loro flangia centrale anche attraverso l’utilizzo di svariati adattatori. Le versioni con uscita nominale di 1 mV/V permettono l’impiego in applicazioni a fatico a elevata dinamica, fino al 100% del fondo scala di misura.
I diversi fondi scala di misura disponibili, l’elevata precisione di misura e le versioni da 1 mV/V per impieghi dinamici, fino al 100% del carico nominale, rendono questi trasduttori di forza molto versatili in modo da poterli utilizzare in un'ampia varietà di applicazioni nei settori automobilistico, ferroviario, aeronautico e nella produzione di energia, come ad esempio nei generatori eolici.

Opzioni
- Secondo ponte estensimetrico per la misura ridondante del carico (F).

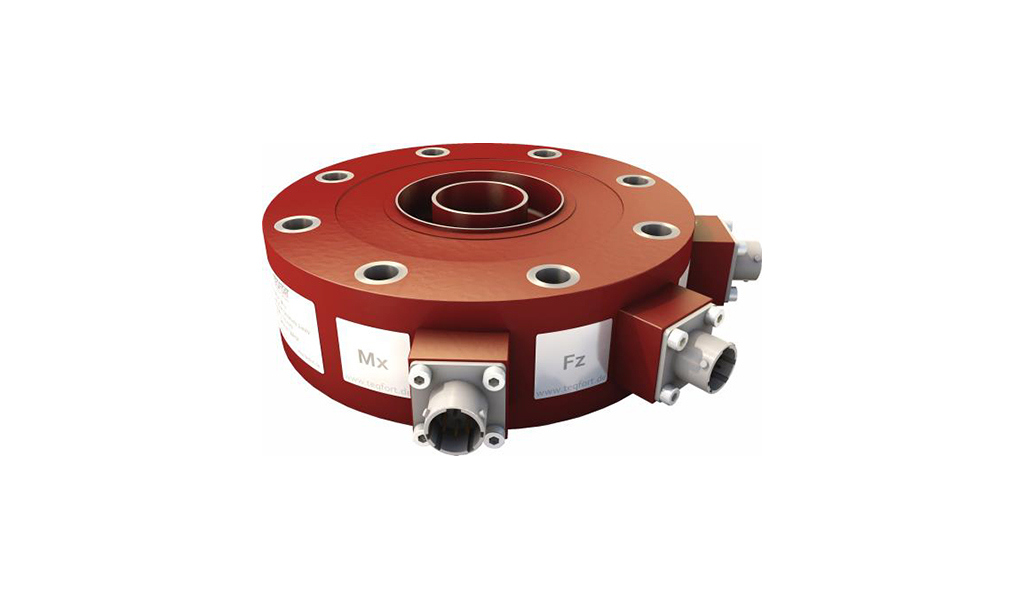

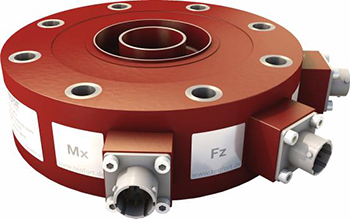

- Ponti estensimetrici aggiuntivi per la misura dei momenti flettenti (Mx, My).

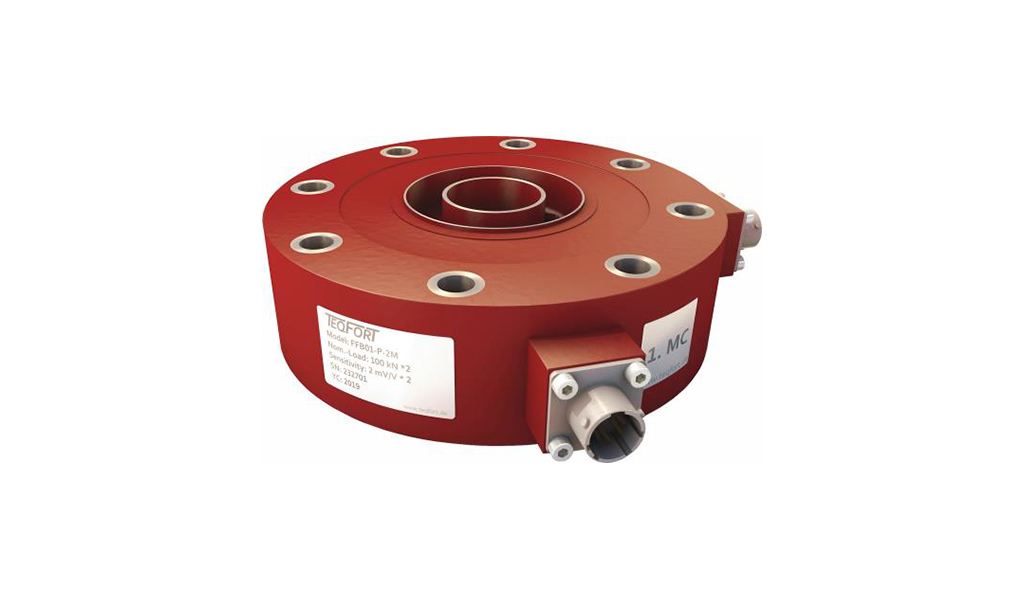

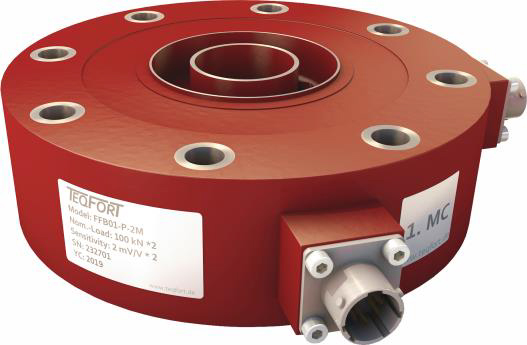

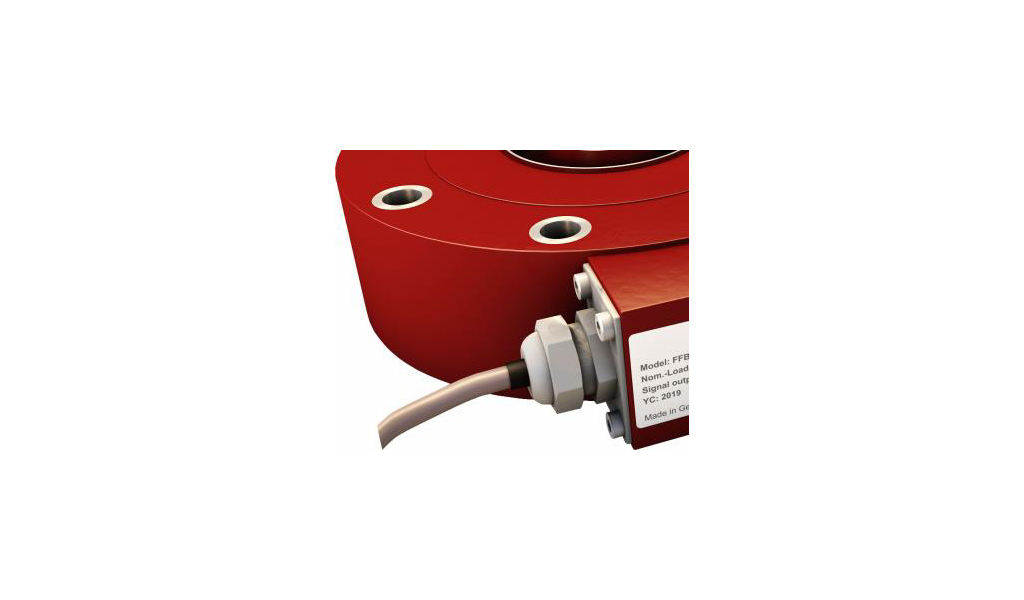

- Collegamento elettrico tramite connettore o tramite cavo integrato.
- Vari accessori per l'accoppiamento meccanico ai carichi di misura.
