Trasduttori e trasmettitori di pressione

Serie PTA220 - elevata accuratezza, anche in versione barometrica

PTA220 è un trasduttore di pressione di precisione con range operativo di temperatura compreso tra -25 e +125°C e proposto con differenti range di compensazione termica: 0 ÷ 60°C, -25 ÷ 85°C o -25 ÷ +125°C

È realizzato con riferimento assoluto, sigillato o relativo e con campi di misura compresi tra 200mbar e 600bar fs, -1/+10bar fs per le versioni bidirezionali, e 700÷1200mbar nella versione barometrica; è disponibile con accuratezza fino allo 0,05% fs.

La risposta in frequenza è fino a 1 kHz.

È offerto in configurazione a ponte di Wheatstone con uscita in mV, con elettronica incorporata e alimentazione a range esteso ed uscita amplificata in tensione o in corrente 4÷20 mA.

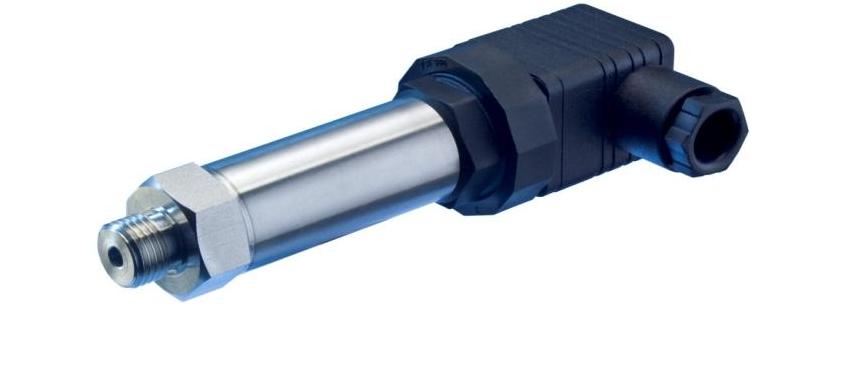

La costruzione è robusta, realizzata in acciaio inossidabile con diametro del corpo di 22 mm, dispone di grado di protezione IP65 ed è completo di cavo integrato in Viton o di connettori MIL baionetta, M12, DIN43650 standard o miniatura per il collegamento elettrico; è ordinabile con differenti tipi di attacco idraulico.

Trasduttori e trasmettitori di pressione

Serie PTA220 - elevata accuratezza, anche in versione barometrica

Prestazioni

Principali caratteristiche

Modello	PTA221	PTA224	PTA225	PTA226	PTA227
Riferimento	Assoluto, Relativo o Sigillato (>40bar)
Campi di misura	200 / 350 / 700 / 1000mbar / 2 / 3 / 5 / 10 / 20 / 40 / 100 / 250 / 400 / 600bar fs; -1/+1, -1/+2, -1/+3; -1/+5, -17+10bar fs; Barometrico: 700÷1200mbar fs (Assoluto)
Uscita a -100% fs *(campi bidirezionali)*	Proporz. 100% fs	0VDC	4mA	0VDC	1VDC
Uscita a 0% fs	0 mV	0VDC	4mA	0VDC	1VDC
Uscita a +100% fs *(campi > 2 bar fs.)*	1,5 mV/V nom.	5VDC	20mA	10VDC	6VDC
Uscita a +100% fs *(500mbar fs)*	3÷6 mV/V nom.	5VDC	20mA	10VDC	6VDC
Uscita a +100% fs *(1000mbar fs)*	6÷10 mV/V nom.	5VDC	20mA	10VDC	6VDC
Tolleranza di zero e fs	3% f.s.	± 50 mV	± 0,1mA	± 50 mV	± 50 mV
Banda passante	1000Hz @-3dB
Alimentazione VDC	5÷15	8÷30	12÷27	15÷30	8÷30
Assorbimento	10 mA		Current loop	10 mA
Accurat. / Ripetib. fs	0,1%/ 0,02% (opz. 0,05%/ 0,02%)
Temperatura operativa/compensata	-25÷125°C / 0÷60°C (opz. -25÷125°C / -25÷85°C o -25÷125°C / -25÷125°C) (-25÷90°C / -25÷90°C con connettore M12)
Costruzione	Acciaio Inox
Dimensioni corpo	22 Ø x 40 mm max, attacchi elettrici e idraulici esclusi
Peso *(grammi)*	100 (senza cavo)
Protezione	IP65 per versione a riferimento sigillato e assoluto
Shock meccanico	100g 1ms half sine wave

Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
