gle/VIDEO-AMP-200 - T-Buffer per segnali video CVBS

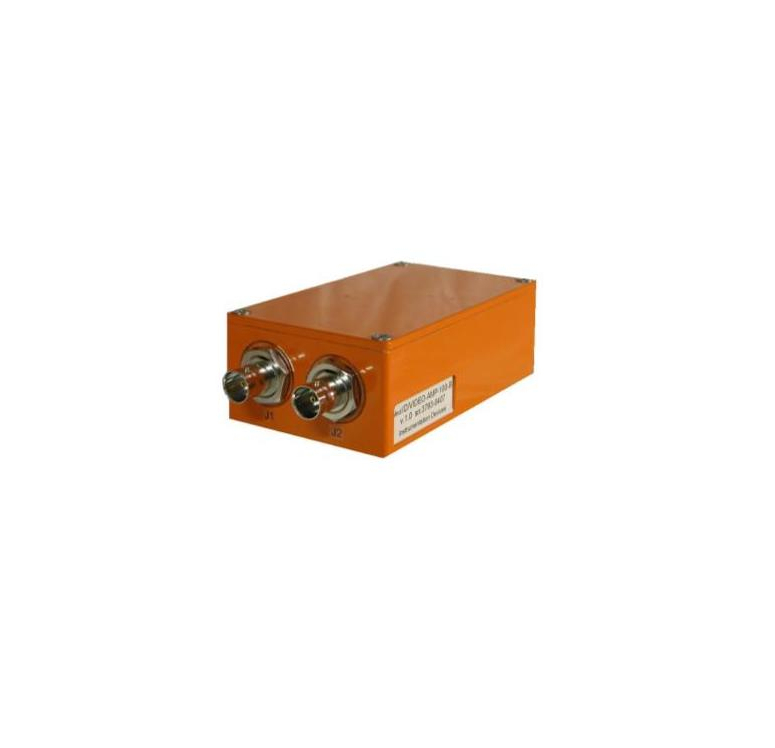

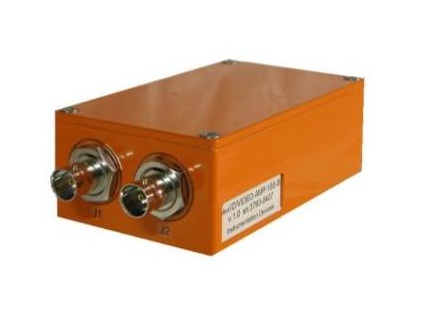

gle/VIDEO-AMP-200 è un modulo video-buffer per segnali CVBS; di costruzione rugged, con dimensioni compatte, è progettato per applicazioni di strumentazione e testing a bordo di veicoli, velivoli e navi.

Supporta il disaccoppiamento di un segnale video su linea analogica (CVSB).

Dispone di due connettori TNC di ingresso differenziale, collegati in parallelo tra loro, in modo da poter essere inserito su una linea video, senza interromperla o perturbarla.

L’uscita video, bufferizzata e disaccoppiata, è disponibile su di un terzo connettore TNC isolato.

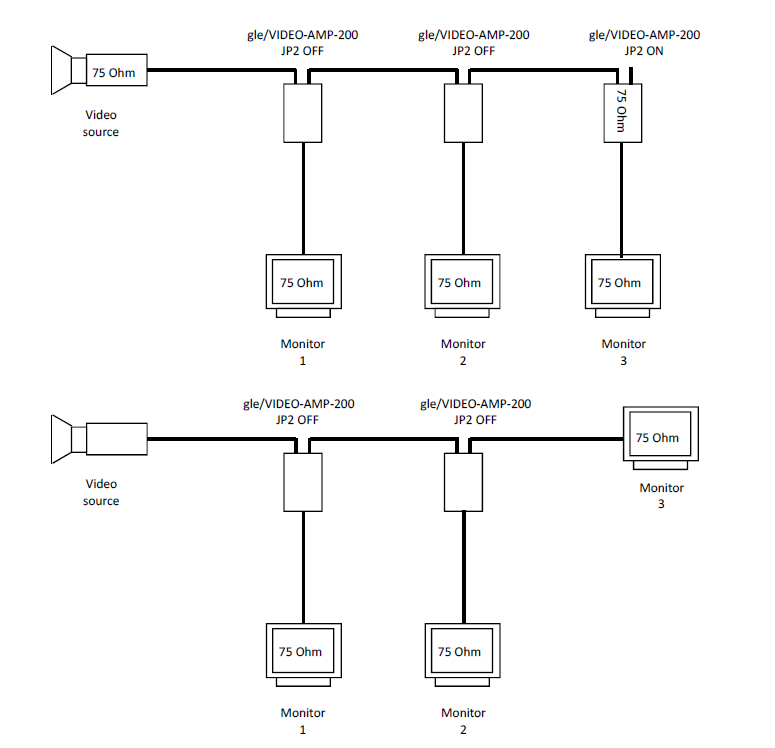

L'impedenza di ingresso può essere scelta come, alta o 75 Ohm, da un ponticello interno a montaggio superficiale. Più unità possono essere inserite sulla stessa linea per creare molteplici punti di prelievo del segnale.

Caratteristiche

Input level	Differential, 1 Vpp nominal; 2.5 Vpp Max
Input impedance	75 Ohm or high (selectable by a solder jumper)
Input common mode	+/- 5 V respect to output GND
Output level	Single ended, 1 Vpp nominal on 75 Ohm; 2.5 Vpp Max
Output impedance	75 Ohm
Bandwidth	> 10 MHz
I/O Connectors	Isolated TNC 75 Ohm
Power Supply	16…35 VDC (40mA max @ 28VDC)
Temperature Range	Operating: -40 ÷ +80°C
Humidity	0 ÷ 95% RH
Altitude	Up to 65000 ft
Shock & Vibration	Certifiable per MIL-STD 810F

Applicazioni
• On-board and harsh environments instrumentation.
• Armoured / heavy-duty military and civil vehicles testing.
• Flight Testing / Certification of civil and military aircrafts.
