Trasduttori di pressione

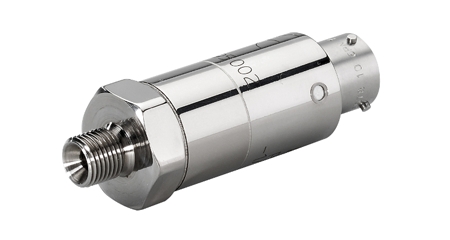

Serie PGA220 - alte prestazioni per Aerospace e Automotive testing

PGA220 è un trasduttore di pressione di elevate prestazioni con range di temperatura operativa e compensata compresa tra -55 e +125°C.

È realizzato con riferimento assoluto, sigillato o relativo e con campi di misura compresi tra 3 e 600bar fs e tra -1/+5bar fs per le versioni bidirezionali.

È disponibile con accuratezza fino allo 0,1% fs;la risposta in frequenza è fino a 1 kHz.

È offerto in configurazione a ponte di Wheatstone con uscita in mV o con elettronica incorporata e alimentazione a range esteso tra 8 e 30VDC ed uscita amplificata in tensione.

La costruzione è robusta, realizzata in acciaio inossidabile compatibile con Skydrol e Kerosene e con diametro del corpo di 22 mm; dispone di grado di protezione IP65 ed è completo di cavo integrato, di connettore MIL baionetta o M12, per il collegamento elettrico.

Trasduttori di pressione

Serie PGA220 - alte prestazioni per Aerospace e Automotive testing

Prestazioni

Principali caratteristiche

Modello	PGA221	PGA224	PGA227
Riferimento	Assoluto, Relativo o Sigillato (>40bar)
Campi di misura	3 , 5, 10, 20, 40, 100, 250, 400, 600bar; -1/+2, -1/+5bar
Uscita a -100% fs *(campi bidirezionali)*	Proporz. 100% fs	0 VDC	0,5VDC
Uscita a 0% fs	0 mVDC	0 VDC	0,5 VDC
Uscita a +100% fs	1,5 mV/V nom.	5 VDC	4,5 VDC
Tolleranza di zero e fs	3% f.s.	± 50 mV	± 50 mV
Banda passante	1000Hz @-3dB
Alimentazione	5÷15VDC	8÷30VDC	8÷30VDC
Assorbimento	10 mA circa
Accuratez. / Ripetibil. fs	0,25% / 0,02%	0,25% / 0,02% (opz. 0,1% / 0,02% )
Temperat. oper./ comp.	-55÷125°C / -55÷125°C
Costruzione	Acciaio Inox
Dimensioni corpo	22 Ø x 39,7 mm max, attacchi elettrici e idraulici esclusi
Peso *(grammi)*	120 (senza cavo)
Protezione	IP65 per versione a riferimento sigillato e assolute
Shock meccanico	100g 1ms half sine wave
.

Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
