Trasduttori di pressione

Serie PHE100 - sub-miniatura per ambienti severi, alta stabilità, banda passante 5kHz

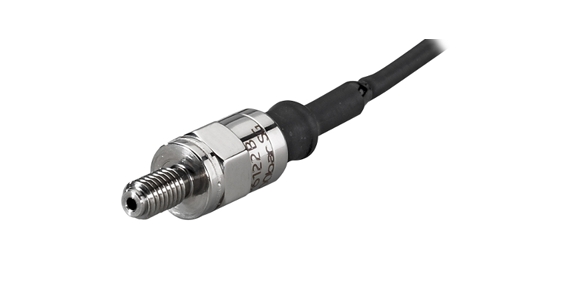

PHE100 è un trasduttore di pressione miniatura per ambienti severi con riferimento sigillato o relativo, e range di temperatura operativa e compensata -40 ÷ 140°C

I campi di misura standard sono compresi tra 5 e 250bar fs e per le versioni bidirezionali tra -1 e 95bar fs; e anche disponibile in versione a bassissima deriva termica.

È disponibile in configurazione a ponte di Wheatstone con uscita in mV o con elettronica incorporata ed uscita amplificata.

La risposta in frequenza è fino a 5 kHz.

La costruzione è realizzata in titanio con diametro 9,8 mm e peso inferiore a 10 grammi; dispone di grado di protezione IP65, è completo di cavo integrato in Viton per il collegamento elettrico ed è fornibile con differenti tipi di raccordo idraulico.

Trasduttori di pressione

Serie PHE100 - sub-miniatura per ambienti severi, alta stabilità, banda passante 5kHz

Prestazioni

Principali caratteristiche

Modello	PEH101	PEH103	PEH107
Riferimento	Relativo o Sigillato (>40bar)
Campi di misura	5 / 10 / 20 / 40 / 70 / 250 bar fs; -1/+4, -1/+9bar fs
Uscita a -100% fs *(solo campi bidirezionali)*	Prop. 100% fs	0,5 VDC	0,5 VDC
Uscita a 0% fs	0 mVDC	0,5 VDC	0,5 VDC
Uscita a +100% fs	1,5 mV/V nom.	4,5 VDC	4,5 VDC
Tolleranza di zero e fs	3%	± 50 mV	± 50 mV
Banda passante	1000Hz @-3dB (opz.5000Hz @-3dB)
Alimentazione	5÷15VDC	5VDC ±10mV	8÷16VDC
Assorbimento	10 mA circa
Accuratez. / Ripetibil. fs	0,25% typ. 0,35% max / 0,02%
Temperat. oper./ comp.	-40÷140°C/-40÷125°C (opz. -40÷140°C/-40÷140°C)
Costruzione	Titanio
Dimensioni corpo	9,8 Ø x 12,5 mm max, attacchi elettrici e idraulici esclusi
Peso *(grammi)*	< 10 (senza cavo)
Protezione	IP65 per versione a riferimento sigillato
Shock meccanico	100g 1ms half sine wave

Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
