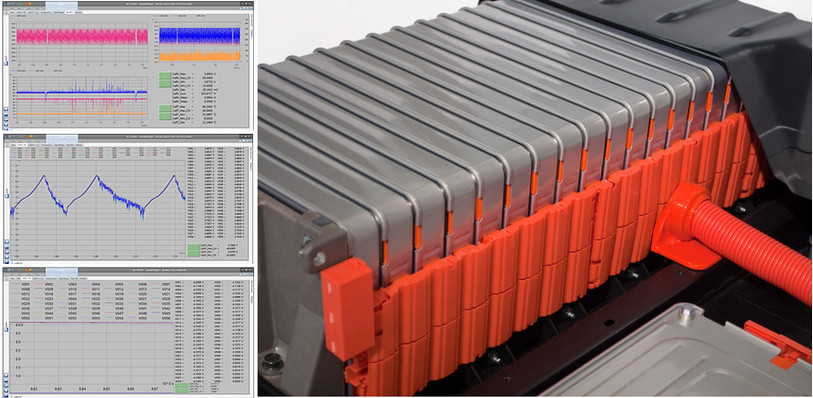

Banco Prova Batterie
Lo sviluppo di nuove batterie E-mobility e dei loro sistemi di gestione richiede attività di testing e validazione molto estese. In particolare, queste includono l’esecuzione di moltissimi cicli di carica e scarica a differenti temperature. Questi test, eseguiti in camere climatiche protette, richiedono una strumentazione molto particolare.

Requisiti per il sistema di misura - Nelle prove sulle batterie, le temperature e le tensioni delle varie celle devono essere misurate in molti punti; oltre 100 canali di misura non sono una rarità in queste applicazioni. A causa della loro tensione di modo comune che può arrivare fino a 800 V, è necessaria una tecnica di misura ad elevato isolamento in modo da consentire l’esecuzione di test sicuri.

Tecnica di misura - Sul banco prova batterie vengono impiegati 20 moduli di misura imc CANSAS-HCI8. Ogni modulo dispone di 8 ingressi isolati tra loro e ground, con modo comune fino a 800 V, per misurare le tensioni e le temperature (termocoppie e PT100) delle celle batteria. Possono quindi essere misurate simultaneamente fino a 80 tensioni e fino a 80 temperature.

Sicurezza e alto isolamento - L’elevato isolamento dei singoli canali in accordo allo standard EN 61010 (800 V CAT I e 300 V CAT II) garantisce un elevato grado di sicurezza operativa.

Integrazione nel sistema di automazione - I moduli di misura imc CANSAS supportano il protocollo CANopen per un'integrazione senza problemi nell'ambiente di automazione.

Monitoraggi ridondante - Per il monitoraggio e la memorizzazione dei dati di misura provenienti dai moduli imc CANSAS, viene impiegato un CAN data logger imc BUSDAQ completo di imc Online FAMOS che svolge le seguenti funzioni:
• Rilevamento dell’integrità dei sensori di temperatura;
• Monitoraggio delle misure in base ai valori min e max;
• Monitoraggio della coerenza nelle variazioni dei valori di misura tramite l’analisi dei tempi di rise / fall;
• Monitoraggio dei valori medi a lungo termine e a breve termine per riconoscere automaticamente il non cambiamento dei valori misurati;
• Rilevamento di Power Failure;
• Terminazione automatica del test e backup dei dati nel ring-buffer;
• Possibilità di disattivazione automatica dei componenti del banco prova.
