Software per data-stream UDP IRIG 106 Ch. 10

NetView - Data Fusion & Display

NetView, con il suo ambiente “Data Fusion & Display” è una potente applicazione software per MS Windows che supporta la decodifica in tempo reale, l’allineamento, l’elaborazione, la visualizzazione e la registrazione di stream di dati UDP IRIG106 Chapter 10 provenienti da molteplici sorgenti indipendenti quali strumentazioni basate su rete Ethernet.

Il preciso allineamento temporale di tutti i dati ricevuti è possibile grazie al time tagging comune.
I dati in input, e/o i dati derivati possono poi essere ulteriormente distribuiti a più NetView Client o a software Client di terze parti compatibili con UDP Chapter 10.
NetView Manager (NVM) è il cuore dell’interfaccia utente di NetView è consente la visualizzazione ordinata per topologie di tutti i progetti, i display, le sorgenti dati, i canali, i parametri e le relative configurazioni.
Gli equipaggiamenti da testare e le relative sorgenti dati possono essere aggiunte a NVM manualmente o automaticamente.

NetView supporta il trattamento di dati provenienti da varie tipologie di bus avionici, stream PCM, segnali analogici e video ed è particolarmente adatto ad operare con le unità di registrazione e riproduzione Heim DATaRec MDR e GMDR delle quali supporta la decodifica e la visualizzazione di differenti tipologie di canali / bus, da una registrazione IRIG 106 Ch.10 o da un flusso real-time UDP IRIG 106 ch.10 proveniente da MDR / GMDR (direttamente durante la registrazione o in riproduzione) o da un loro telemetry dowlink.

Alcune applicazioni
In Tempo Reale
•  Test e verifiche della strumentazione in laboratorio o in prevolo
•  Visualizzazione parametri e dati in volo da parte del personale FTE di bordo
•  Display e analisi in ground-station di dati telemetrici IRIG 106 UDP Ch. 10
•  Visualizzazione live e sincrona di sorgenti video multiple
In Riproduzione
• Post Mission Debrief
•  Valutazione e analisi in post volo di dati e immagini

Software per data-stream UDP IRIG 106 Ch. 10

NetView - Data Fusion & Display

Prestazioni

Principali caratteristiche
IRIG106 Chapter 10 Network Broadcast
Project Management & Setup Files
Full TMATS Import & Setup
NetView Clients with Full Display Capabilities
PCM & Imagery Exports from Chapter 10
Live & Replay Control Panel & Time Slider
Tipologie di visualizzazione
Command & Control Console

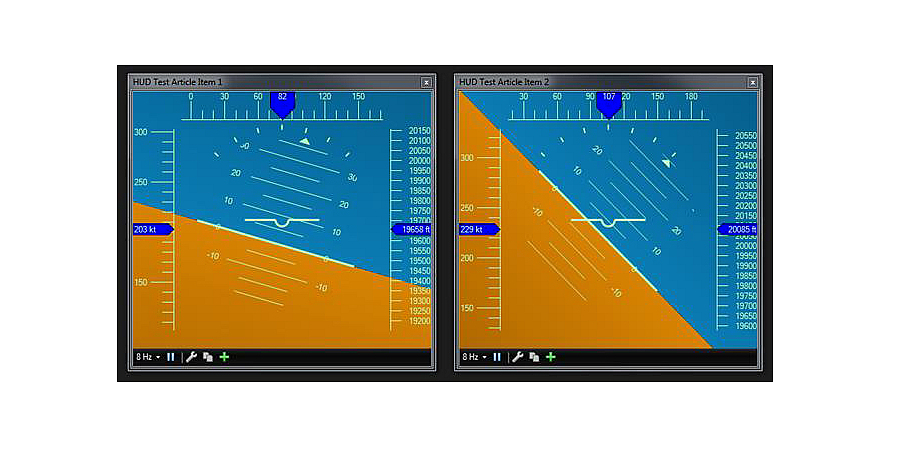

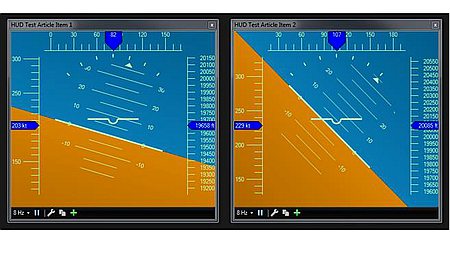

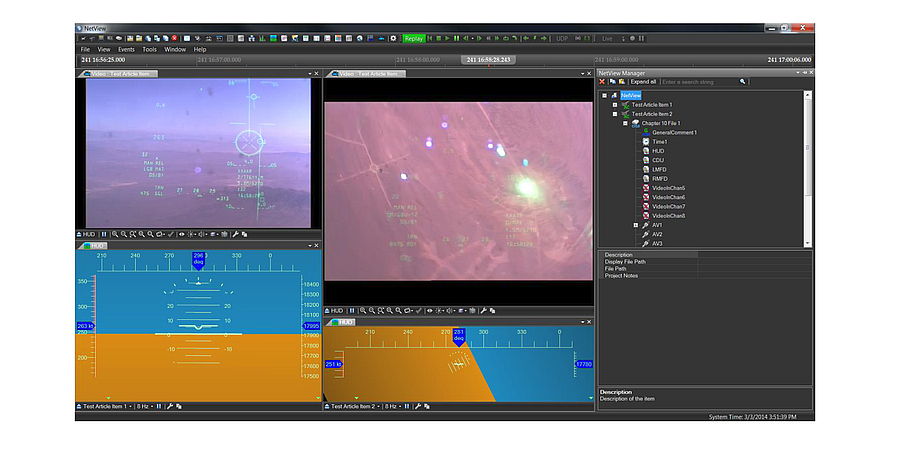

2D/3D & HUD Flight Displays

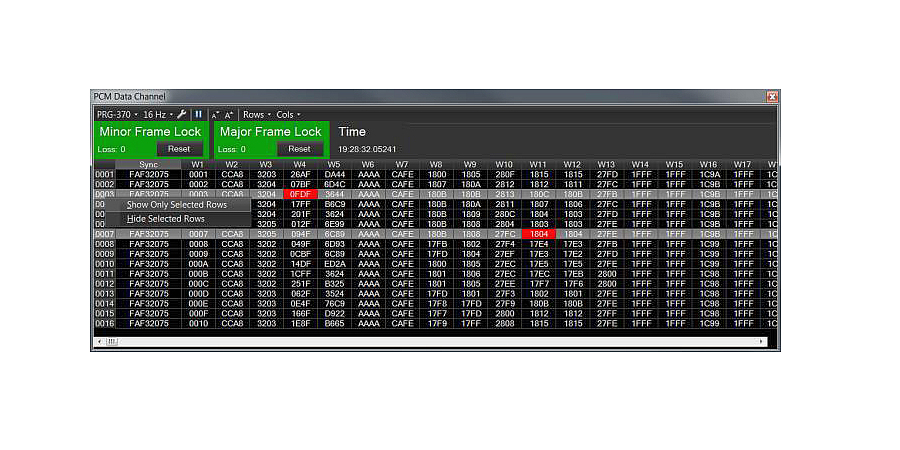

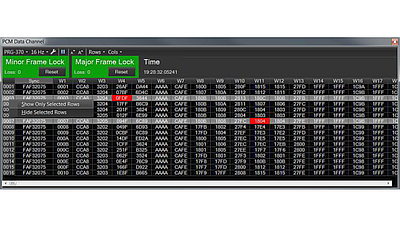

Raw PCM Data Channel

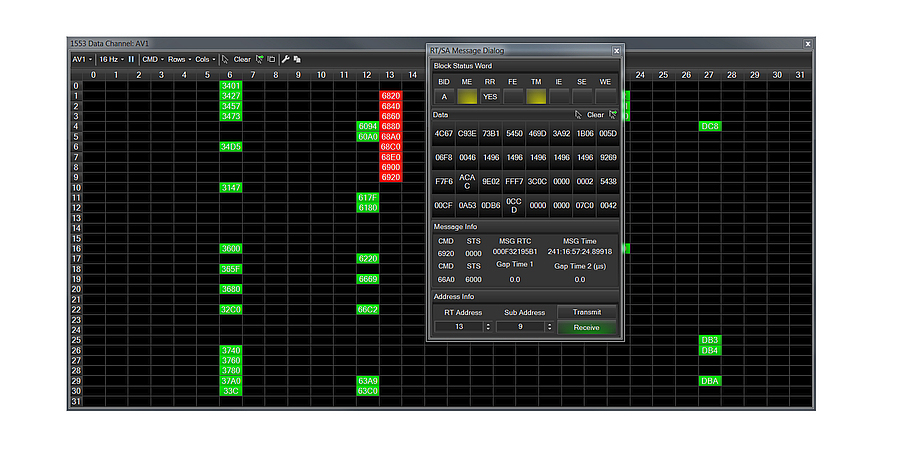

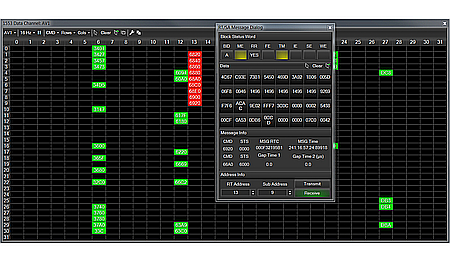

Mil-Std-1553 Data Channel
Discrete
Tabular

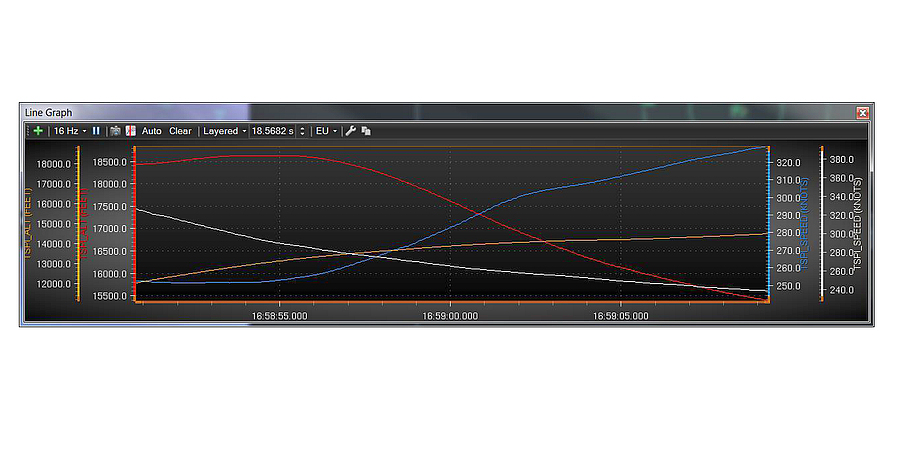

Line Graph
FFT
X/Y Plot
Video
Imagery
Capacità di decodifica da sorgenti IRIG 106 Ch.10
• Time, Format 1: IRIG-A/B/G, GPS, UTC
• PCM, Format 1: Chapter 4 & Chapter 8; 16 & 32 Bit Packed, Unpacked & Throughput
• MIL-STD-1553, Format 1
• Video/Audio Format, 0/1/2: MPEG-2/H.264; ISO MEPG-2 Streams & ISO MPEG-4 Streams
• Dynamic Image, Format 2: Mono, Raw Bayer, GRBG, GBRG, BGGR 8, 10 and 16 Packed; YUV 411, 422 and 444 Packed
• UART, Format 0: NMEA-0183 GPS
• Ethernet, Format 0: Payload Decoders
• Full support for Packet Secondary Header and Intra-Packet Header (IPH) time / checksum / data including: 48-bit; Relative Time Counter (RTC); IRIG 106 Chapter 4 binary weighted 48-bit (absolute) time; IEEE-1588 PTP (absolute) time
Formati e Sorgenti dati supportate
• Disk Drives (Local & Network Drives): CH10 Recording Files
• Network Interface Cards: CH10 UDP Network Device
• CH10 Compact Flash
Versioni disponibili
NetView Lite
Sorgenti dati:	File Chapter 10
Decodifiche:	Tempo, Video, MIL-STD-1553
Visualizzazioni:	Canali MIL-STD-1553, Clock, Discreti, Tabellare, Tabulare & Video
Servizi:	Export Video e MIL-STD-1553 + archiviazione Chapter 10
NetView Professional
Sorgenti dati:	File Chapter 10 & data stream Chapter 10 UDP
Decodifiche:	Tempo, Video, MIL-STD-1553, PCM
Visualizzazioni:	Tutte (eccetto 2D/3D Visualizer, Analog Audio, ARINC 429, Ethernet, Fibre Channel, Message, UART Data Channels)
Servizi:	Export Video, MIL-STD-1553 e PCM + archiviazione Chapter 10
NetView Ultimate
Sorgenti dati:	Tutte
Decodifiche:	Tutte
Visualizzazioni:	Tutte
Servizi:	Tutti
NetView Developer
Versione NetView Ultimate con SDK per sviluppo di funzioni di decodifica e display custom

Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.
